Esp32-alarmlicht

About the Esp32-alarmlicht PCB

Esp32-alarmlicht is an open source PCB design by momu, published on GitHub. It is a board, with 15 components from 10 distinct parts.

By type, the board carries 7 resistors, 3 diodes, 1 connector and 1 switch.

It belongs with the iot & wireless designs in this gallery.

From the project

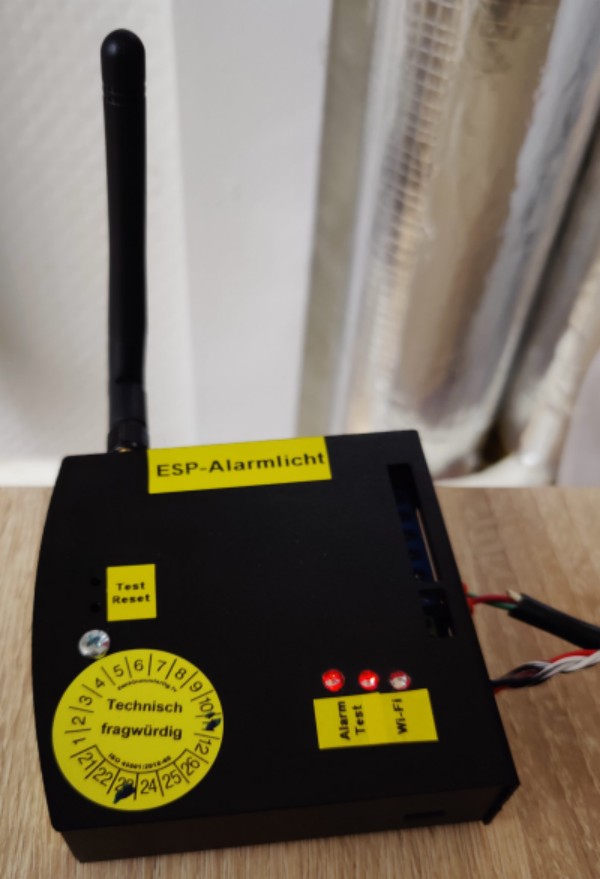

ESPHome basierte, automatisierte Alarmauslösung über einen http request bei Alarmierung eines Melders in einer LGRA Ladestation.

ESPHome basierte, automatisierte Alarmauslösung über einen http request bei Alarmierung eines Melders in einer LGRA Ladestation.

Um automatisiert einen Alarm per http request (z.B. über DIVERA 24/7) auszulösen, wird der Relaiskontakt des Ladegeräts Swissphone LGRA Expert ausgewertet.

Das esp32-alarmlicht wertet zwei GPIO Eingänge aus. GPIO16 wird über ein Relais einer Funkfernbedienung angesteuert. Wird dieses Relais geschlossen, soll über ein Relais das Alarmlicht angesteuert werden. GPIO18 wird über das Relais im Ladegerät des Melders (DME) gesteuert. Wird das Relais geschlossen, soll das…

Esp32-alarmlicht bill of materials (BOM)

15 components, 10 distinct parts.

QtyPartRefs
1
LGRA
J102
2
NA(HN2x20)
EXT1, EXT101
1
NA(TB2 DG306-5.0-2P)
PWR2
1
Funklicht
SW101
1
Wi-Fi
D101
1
Alarm
D102
1
Test
D103
2
10k
R101, R103
2
220R
R102, R104
3
3k
R107, R108, R109
