Bmp boost extender mini

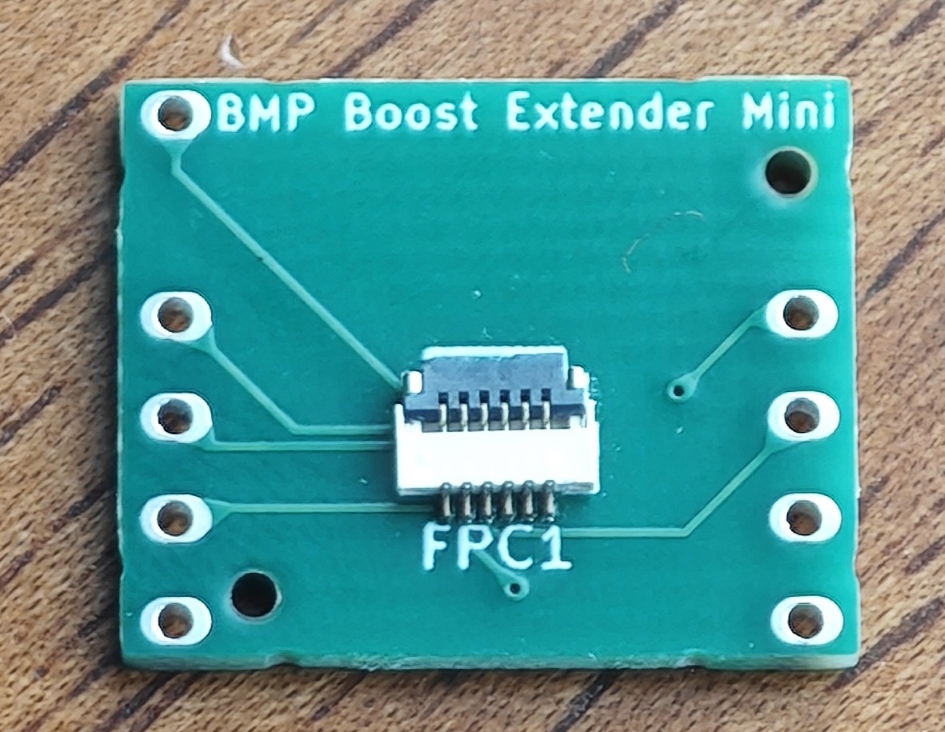

About the Bmp boost extender mini PCB
Bmp boost extender mini is an open source PCB design by ngsyst, published on GitHub under the MIT license. It is a 2-layer board measuring 17.8 × 14.5 mm, with 1 components from 1 distinct parts.
From the project
torabo-tsuki-lpのようなBMP Boostを搭載するキーボードに対し、追加のモジュールなどを接続することを想定し設計しています。
torabo-tsuki-lpのようなBMP Boostを搭載するキーボードに対し、追加のモジュールなどを接続することを想定し設計しています。
- JLCPCB発注用のガーバーデータ、BOMファイル、CPLファイルはpcb/jlcpcb/production_filesにまとめています。
1. BMP Boost Extender MiniをBMP Boostの追加IOポートに接続します。表、裏どちら側からでも接続可能です。 1. FFCを接続して、トラックボールやトラックパッドモジュールを接続します。
- トラックボールモジュール(マウスセンサーモジュール): https://github.com/sekigon-gonnoc/small-mouse-sensor-module - トラックパッドモジュール： https://github.com/sekigon-gonnoc/iqs7211e-trackpad-module - ポインティングスティックモジュール： https://github.com/sekigon-gonnoc/low-power-pointing-stick - ロータリーエンコーダー(EC11, 12系) : 例）https://github.com/ngsyst/1U_encoders
Bmp boost extender mini bill of materials (BOM)
1 components, 1 distinct parts — part numbers from the project's BOM.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | C22380676 ~ | FPC-SMD_6P-P0.50_GT-F0501SR10-06S1101 | FPC1 |
Bmp boost extender mini design files
The KiCad project lives in the ngsyst/bmp_boost_extender_mini repository on GitHub; these links point at the commit this page was built from.
Bmp boost extender mini: common questions
How big is the Bmp boost extender mini PCB?
The Bmp boost extender mini measures 17.8 × 14.5 mm, has 2 copper layers and is 1.6 mm thick.
How many components are on the Bmp boost extender mini?
1 components, from 1 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.
Where can I download the Bmp boost extender mini design files?
From the ngsyst/bmp_boost_extender_mini repository on GitHub, which has the KiCad layout, the schematic and the BOM; the links under Design files point to each one.
Can I use the Bmp boost extender mini design in my own project?
Yes, under the terms of its MIT license, which ngsyst chose for the repository.
