KR573RF5 Adapter
About the KR573RF5 Adapter PCB

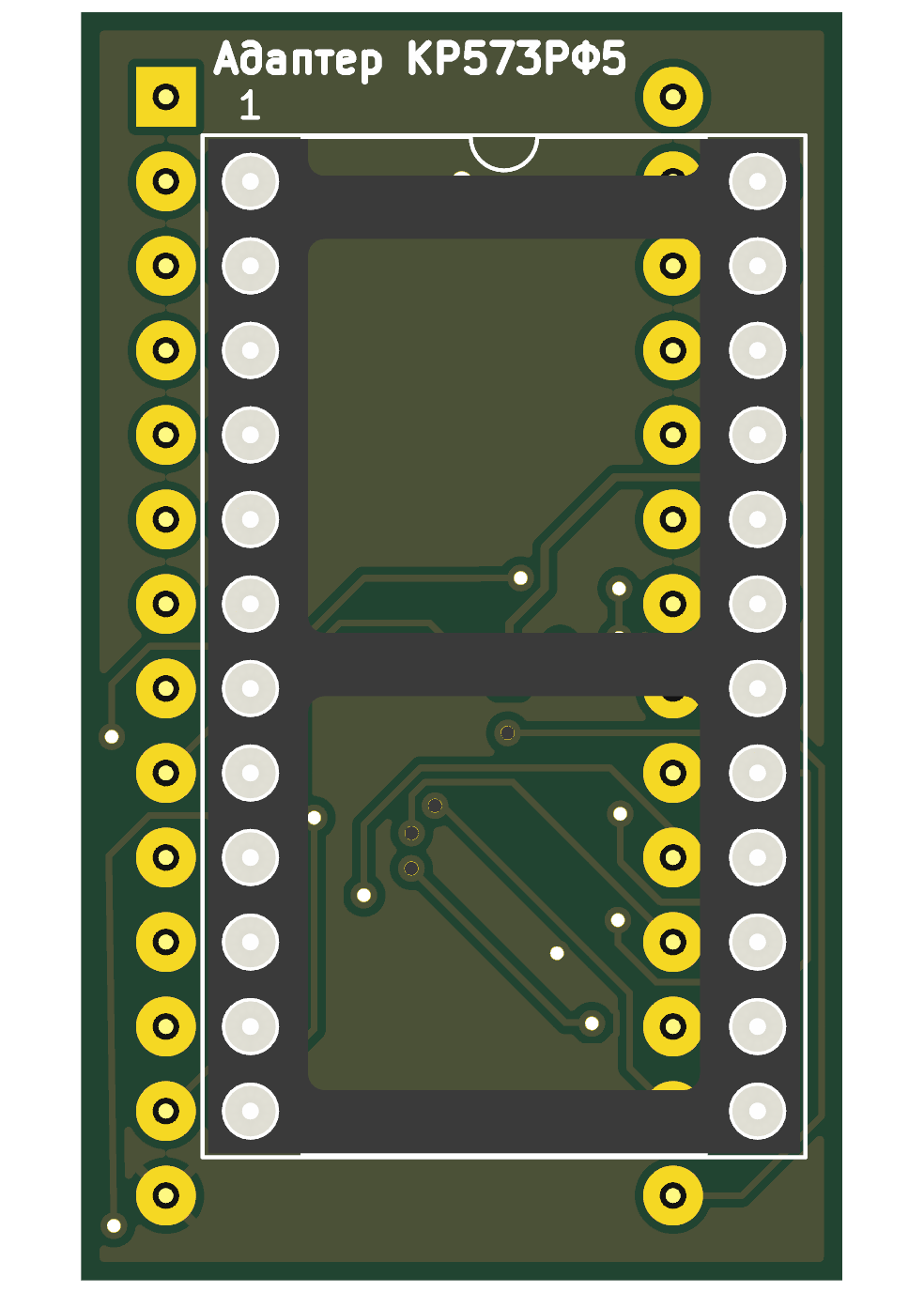

KR573RF5 Adapter is an open source PCB design by IlyaBOT, published on GitHub. It is a 2-layer board measuring 22.9 × 38.1 mm, with 8 components from 6 distinct parts.
Other key parts include the SN74HCT245PW. By type, the board carries 3 capacitors, 2 connectors, 2 resistors and 1 IC.
From the project
Откройте KR573RF5Adapter.kicadpro, затем схему или плату. Это отдельный полностью разведённый двухслойный адаптер 22,86 × 38,10 мм, только для чтения на 5 В. Сверху — панелька DIP-24, снизу — два ряда круглых контактов «папа» для установки в DIP-28 панельку EPROM дампера. Шаг кон
Откройте KR573RF5Adapter.kicadpro, затем схему или плату. Это отдельный полностью разведённый двухслойный адаптер 22,86 × 38,10 мм, только для чтения на 5 В. Сверху — панелька DIP-24, снизу — два ряда круглых контактов «папа» для установки в DIP-28 панельку EPROM дампера. Шаг контактов 2,54 мм, расстояние между рядами 15,24 мм.
Подойдёт HCT245 другого производителя с той же распиновкой и TSSOP-20 4,4×6,5 мм. Не заменяйте на обычный HC245: его входные уровни другие. Точная марка панельки и контактных полос не выбрана; сверяйте шаг, диаметр ножек, высоту и механические габариты перед покупкой.…
Main components on the KR573RF5 Adapter
KR573RF5 Adapter bill of materials (BOM)
8 components, 6 distinct parts — part numbers from the project's BOM.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | SN74HCT245PW | TSSOP-20_4.4x6.5mm_P0.65mm | U1 |
| 1 | DIP28 male / bottom | DIP28_Male_RoundPins_Bottom | J1 |
| 1 | KR573RF5 socket DIP24 | DIP-24_W15.24mm_Socket_LongPads | J2 |
| 2 | 100nF / 16V | C_0603_1608Metric | C1, C2 |
| 1 | 1uF / 10V | C_0603_1608Metric | C3 |
| 2 | 4x47k CAY16-473J4LF | R_Array_Convex_4x0603 | RN1, RN2 |
