9674GL plate

otahinosame·9674GL·plate/9674GL_plate.kicad_pcb

9674GL plate PCB layout, top view — open source board by otahinosame

About the 9674GL plate PCB

9674GL plate is an open source PCB design by otahinosame, published on GitHub under the MIT license. It is a 2-layer board measuring 314.4 × 98.8 mm, with 7 components from 4 distinct parts.

It belongs with the keyboards designs in this gallery.

From the project

GL516 Case Compatible Keyboard

9674GL keyboard a.k.a. wagatatami 9674GL、またの名を「我が畳」。

40%キーボード感覚で使える65%キーボード。 96キーレイアウトを65%サイズ（キー数は74キー）に凝縮。

右端の5行3列のエリアは、数字入力のためのテンキー、レイヤーを使わないカーソル移動のためのナビゲーションクラスタ、40%配列に納まりきらない記号類など、様々な用途に合わせて自由に使える。 気分や作業内容によってキーキャップとキーマップを取り替えることで、かゆいところに手が届く自分だけの相棒になります。

分割スペースバーとその両サイドを左右対象にすることで、親指を起点とした操作がしやすい配列。 右下最下段を1uキー5個にすることで、好きな位置にアローキーを配置できる。 * キーキャップはよくあるBaseキットでだいたい揃うので、キーキャップの選択肢が豊富。（2uが3個必要なのと、Enterキーが1.25uなのでキーキャップの選択時は要注意）

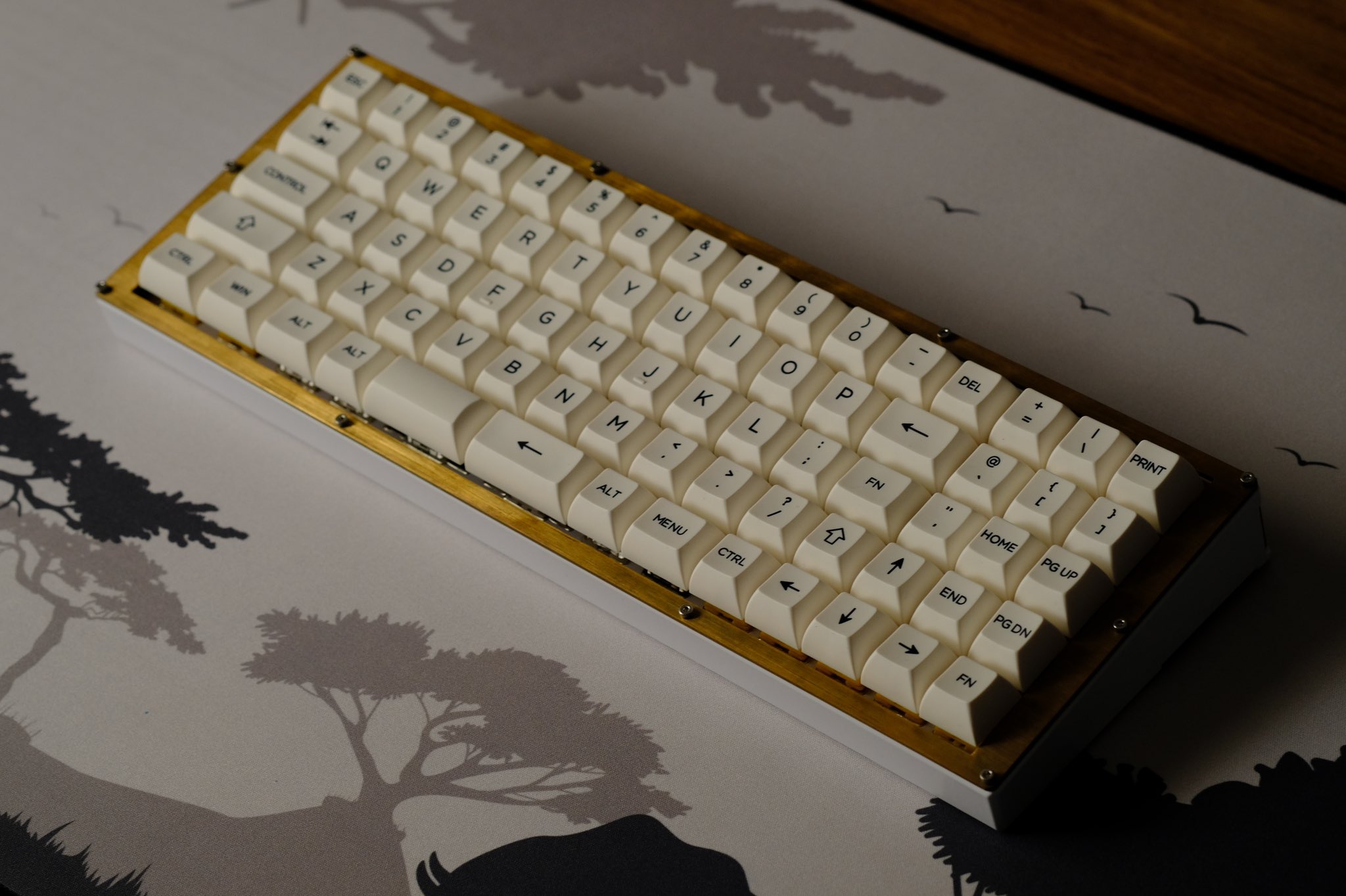

9674GL plate, from the project README
From the project README

9674GL plate bill of materials (BOM)

7 components, 4 distinct parts.

QtyPartRefs
3
SW_PUSH
SW1, SW4, SW8
1
KEY_SWITCH
SW2
1
SW_PUSH
SW3
2
SW_PUSH
SW5, SW7

9674GL plate design files

The KiCad project lives in the otahinosame/9674GL repository on GitHub; these links point at the commit this page was built from.

9674GL plate: common questions

How big is the 9674GL plate PCB?

The 9674GL plate measures 314.4 × 98.8 mm, has 2 copper layers and is 1.6 mm thick.

How many components are on the 9674GL plate?

7 components, from 4 distinct parts. The full bill of materials is listed on this page.

Where can I download the 9674GL plate design files?

From the otahinosame/9674GL repository on GitHub, which has the KiCad layout; the links under Design files point to each one.

Can I use the 9674GL plate design in my own project?

Yes, under the terms of its MIT license, which otahinosame chose for the repository.
