Amatelus73

big semi ergo keyboard

m.teiさんのセミエルゴレイアウトを参考に作成したシンメトリカルスタッガードキーボード。 RGBMATRIXに標準対応しているのも特徴。

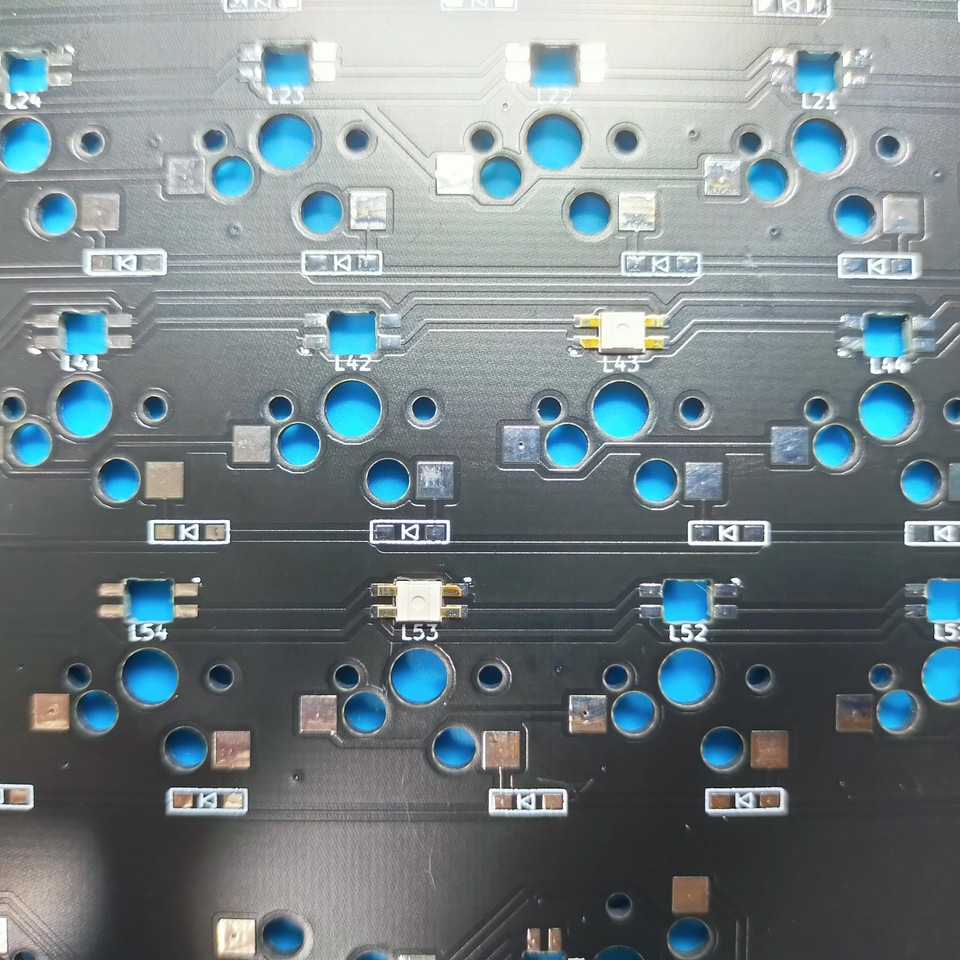

LEDをはんだ付けします。 小さくドットが入っているのが欠けている足に対応しています。

ダイオードをはんだ付けします。 向きに気をつけてください。 うっすら線が書いてあるほうが左です。

先に予備ハンダとしてどちらかのパッドにハンダを盛って、 予備ハンダを溶かすようにしてダイオードの片足をはんだ付けします。 この状態で横から見てダイオードが浮いていないことを確認してください。 浮いてしまっている場合はダイオードをピンセットで押さえつけながら、 はんだづけした部分を再度熱すればきれいになります。

反対側(表、スイッチ側)にひっくり返して、 タクトスイッチを差し込み、 再度裏面に戻してはんだ付けします。
