Pad
About the Pad PCB
Pad is an open source PCB design by swanmatch, published on GitHub. It is a 2-layer board measuring 72 × 100 mm, with 24 components from 11 distinct parts.
Other key parts include the ProMicro. By type, the board carries 8 switches, 5 resistors, 4 inductors, 2 connectors, 2 diodes and 1 IC.
From the project
せきごんさんのmtch6102評価基板を参考に、タッチパッドとロータリーエンコーダーを3機搭載した4キーマイクロパッド。
せきごんさんのmtch6102評価基板を参考に、タッチパッドとロータリーエンコーダーを3機搭載した4キーマイクロパッド。
ロータリーエンコーダーは単色の光るエンコーダーかプッシュスイッチ付きのもののどちらか選んで実装できます。

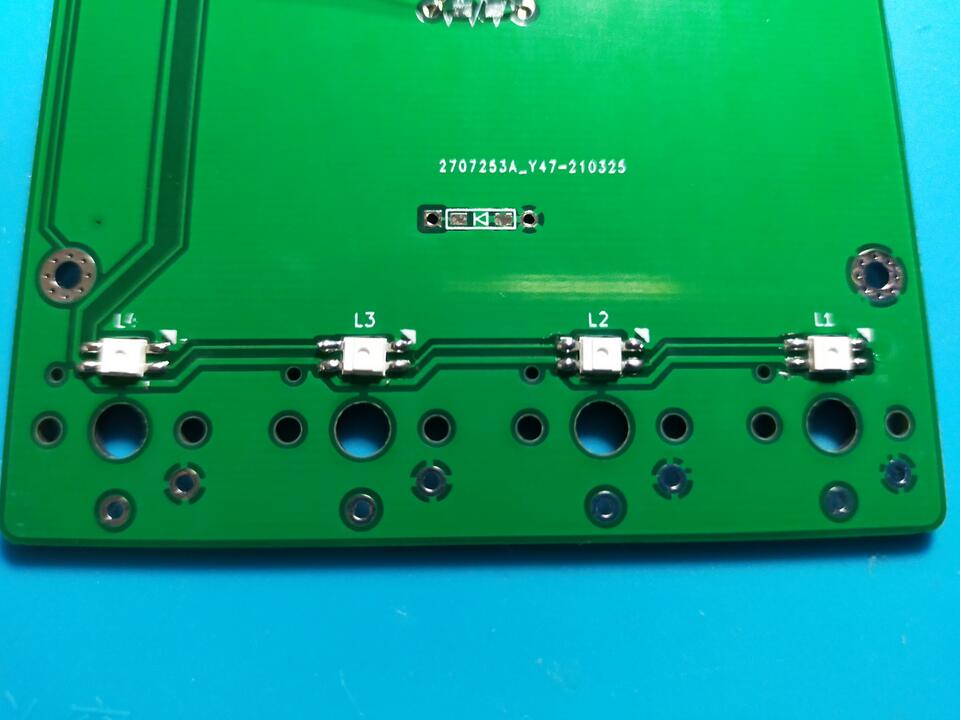

LEDは数ミリ浮かせた状態で実装して、トッププレートを付けたときにはみ出るとかっこいいです。
圧電サウンダを使う場合、ダイオードと1kΩ抵抗、圧電サウンダを、 光るエンコーダーを使う場合、その他の抵抗のフットプリントに100Ω抵抗を実装します。
標準ピッチ基板は表(スイッチ面)から見て一番右側は使っていないので左寄せにします。
ピンヘッダを傾けてはんだ付けしてしまうと変換基板がハマらないので、 変換基板を載せた状態でマスキングテープで固定して、裏からはんだ付けします。
MTCH6102をトッププレートに実装します。 ICに付いている丸い印が右上です。
Main components on the Pad
Pad bill of materials (BOM)
24 components, 11 distinct parts.
