ROM SOCKET
About the ROM SOCKET PCB
ROM SOCKET is an open source PCB design by yanataka60, published on GitHub under the MIT license. It is a 2-layer board measuring 78 × 24 mm, with 4 components from 3 distinct parts.
Other key parts include the 27256 and 2364. By type, the board carries 2 ICs and 2 switches.
From the project

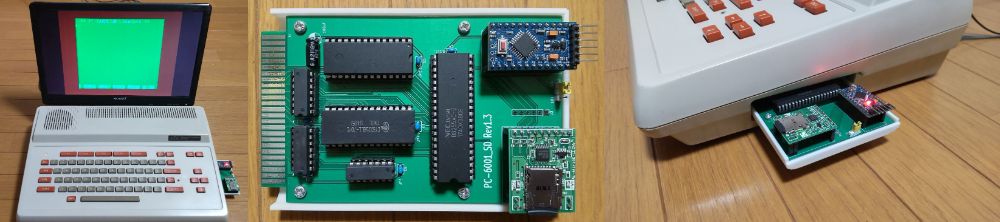

PC-6001でSD-CARDからロード、セーブ機能を実現するものです。
PC-6001mk2以降の機種でも動作しますが、MODE1、MODE2のみの動作となります。また、PC-6601、PC-6601SRはドライブ数切替スイッチは0として使ってください。なお、PC-6001mk2以降の機種では裏RAMにBASIC-ROMをコピーしてパッチを当てますのでBASIC-ROMを差し替える必要はありません。
対応しているCMT形式は、P6形式(拡張子はP6、CASのどちらでも大丈夫)とP6T形式です。
注2)秋月電子通商 AE-microSD-LLCNVのJ1ジャンパはショートしてください。
MicroSD Card Adapterについているピンヘッダを除去してハンダ付けするのが一番確実ですが、J3の穴にMicroSD Card Adapterをぴったりと押しつけ、裏から多めにハンダを流し込むことでハンダ付けをする方法もあります。なお、この方法の時にはしっかりハンダ付けが出来たかテスターで導通を確認しておいた方が安心です。
Main components on the ROM SOCKET
ROM SOCKET bill of materials (BOM)
4 components, 3 distinct parts.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | 27256 | DIP-28_W15.24mm_LongPads | U1 |
| 1 | 2364 | DIP-24_W15.24mm_LongPads | U2 |
| 2 | SLIDE_SWITCH_3P | PinHeader_1x03_P2.54mm_Vertical | S1, S2 |
ROM SOCKET design files
The KiCad project lives in the yanataka60/PC-6001_SD repository on GitHub; these links point at the commit this page was built from.
ROM SOCKET: common questions
How big is the ROM SOCKET PCB?
The ROM SOCKET measures 78 × 24 mm, has 2 copper layers and is 1.6 mm thick.
How many components are on the ROM SOCKET?
4 components, from 3 distinct parts. The full bill of materials is listed on this page.
Where can I download the ROM SOCKET design files?
From the yanataka60/PC-6001_SD repository on GitHub, which has the KiCad layout; the links under Design files point to each one.
Can I use the ROM SOCKET design in my own project?
Yes, under the terms of its MIT license, which yanataka60 chose for the repository.
