About the Lefty lp filter PCB
Lefty lp filter is an open source PCB design by hwstar, published on GitHub under the CC0-1.0 license. It is a 2-layer board measuring 200 × 100 mm, with 230 components from 51 distinct parts.
Other key parts include the 800237-101. By type, the board carries 125 capacitors, 26 resistors, 24 inductors, 17 relays, 8 transistors and 8 LEDs.
It belongs with the rf & radio designs in this gallery.
From the project

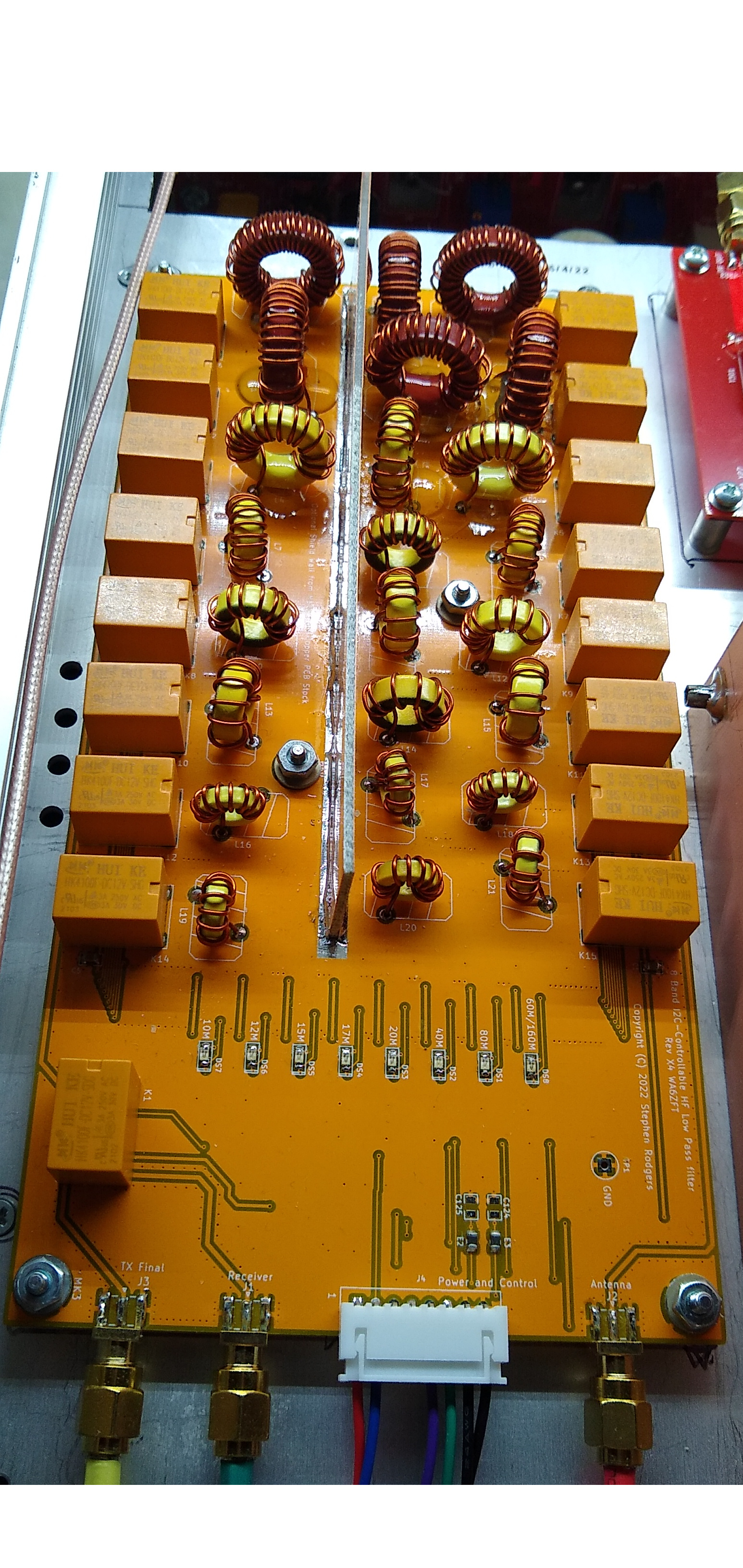

Low pass filter board for the lefty HF transceiver
This is an 8 band low pass filter board for the Lefty Transceiver.
The schematic capture and pwb layout was originally done in KiCAD 5 and migrated to KiCAD 6.
The filters are individually selectable via an I2C port expander.
The filter topology used in the design is:
"Second-Harmonic Optimized Low Pass Filters" by Ed Wetherhold, W3NQN https://www.arrl.org/files/file/Technology/tis/info/pdf/9902044.pdf

Main components on the Lefty lp filter
Lefty lp filter bill of materials (BOM)
230 components, 51 distinct parts — part numbers from the project's BOM.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | 800237-101 PCA9554APW NEXPERIA | TSSOP-16_4.4x5mm_P0.65mm | U1 |
| 8 | 800110-101 MMBT4401 Fairchild Semiconductor | SOT23-3-SAR | Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8 |
| 3 | 800233-101 CONN_SMA_LAUNCH Kinghelm | SMA_Launch_Kinghelm_KH-SMA-KE8-G | J1, J2, J3 |
| 1 | 800114-108 CONN8 JST | JST_B8B_XH_A | J4 |
| 9 | 800127-101 BAT54 Diodes Inc. | SOT23-3-SAR | CR1, CR2, CR3, CR4, CR5, CR6, CR7, CR8 +1 |
| 3 | 80000X-XXX FB0805 Sunlord | L_0805_2012Metric | E1, E2, E3 |
| 17 | 800231-101 HK4100F-DC12V-SHCG HUIKE | RELAY_HK4100F | K1, K2, K3, K4, K5, K6, K7, K8 +9 |
| 3 | SJSPDT | GS3-SAR | SJ1, SJ2, SJ3 |
| 1 | 800116-101 GND Open Market | TESTPIN | TP1 |
| 1 | 800121-101 NCP1117ST33 On Semiconductor | SOT-223-3_TabPin2 | VR1 |
| 8 | 800113-102 GREEN Open Market | LED0805 | DS1, DS2, DS3, DS4, DS5, DS6, DS7, DS8 |
| 2 | 800234-802 2.68uH Open Market | TOROID_T80_VERT | L1, L3 |
| 1 | 800234-802 2.43uH Open Market | TOROID_T80_VERT | L2 |
| 2 | 800234-686 1.34uH Open Market | TOROID_T68_VERT | L4, L6 |
| 1 | 800234-686 1.22uH Open Market | TOROID_T68_VERT | L5 |
| 2 | 800234-506 0.67uH Open Market | TOROID_T50_VERT | L7, L9 |
| 1 | 800234-506 0.608uH Open Market | TOROID_T50_VERT | L8 |
| 2 | 800234-506 0.519uH Open Market | TOROID_T50_VERT | L10, L12 |
| 1 | 800234-506 0.471uH Open Market | TOROID_T50_VERT | L11 |
| 2 | 800234-506 0.447uH Open Market | TOROID_T50_VERT | L13, L15 |
Show 31 more
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | 800234-506 0.406uH Open Market | TOROID_T50_VERT | L14 |
| 2 | 800234-506 0.377uH Open Market | TOROID_T50_VERT | L16, L18 |
| 1 | 800234-506 0.342uH Open Market | TOROID_T50_VERT | L17 |
| 2 | 800234-506 0.335uH Open Market | TOROID_T50_VERT | L19, L21 |
| 1 | 800234-506 0.304uH Open Market | TOROID_T50_VERT | L20 |
| 2 | 800234-802 5.21uH Open Market | TOROID_T80_VERT | L22, L24 |
| 1 | 800234-802 4.73uH Open Market | TOROID_T80_VERT | L23 |
| 23 | 800063-XXX 0.1u Open Market | CC0805 | C1, C4, C5, C6, C7, C8, C107, C108 +15 |
| 2 | 800063-XXX 10u Open Market | CC1206 | C2, C3 |
| 7 | 800232-151 150p Open Market | CC0805 | C9, C53, C56, C63, C72, C96, C105 |
| 3 | 800232-470 47p Open Market | CC0805 | C10, C36, C94 |
| 2 | 800232-471 470p Open Market | CC0805 | C11, C20 |
| 2 | 800232-391 390p Open Market | CC0805 | C12, C21 |
| 38 | 800XXX-XXX DNI DNI | CC0805 | C13, C16, C19, C22, C26, C29, C32, C35 +30 |
| 2 | 800232-122 1200p Open Market | CC0805 | C14, C17 |
| 9 | 800232-101 100p Open Market | CC0805 | C15, C18, C23, C25, C34, C54, C57, C85 +1 |
| 11 | 800232-331 330p Open Market | CC0805 | C24, C27, C28, C30, C31, C33, C40, C43 +3 |
| 4 | 800232-221 220p Open Market | CC0805 | C37, C46, C66, C69 |
| 1 | 800232-390 39p Open Market | CC0805 | C49 |
| 8 | 800232-820 82p Open Market | CC0805 | C50, C51, C59, C60, C87, C88, C89, C90 |
| 1 | 800232-330 33p Open Market | CC0805 | C62 |
| 2 | 800232-270 27p Open Market | CC0805 | C75, C84 |
| 2 | 800232-121 120p Open Market | CC0805 | C76, C82 |
| 2 | 800232-181 180p Open Market | CC0805 | C78, C80 |
| 2 | 800232-152 1500p Open Market | CC0805 | C95, C104 |
| 2 | 800232-222 2200p Open Market | CC0805 | C98, C101 |
| 2 | 800063-XXX 100p Open Market | CC0805 | C124, C125 |
| 8 | 800XXX-XXX 2.2K Open Market | RC0805 | R1, R3, R7, R9, R19, R21, R23, R25 |
| 8 | 800XXX-XXX 1K Open Market | RC0805 | R2, R4, R8, R18, R20, R22, R24, R26 |
| 2 | 800XXX-XXX 10K Open Market | RC0805 | R5, R6 |
| 8 | 800XXX-XXX 12K Open Market | RC0805 | R10, R11, R12, R13, R14, R15, R16, R17 |
Lefty lp filter design files
The KiCad project lives in the hwstar/lefty-lp_filter repository on GitHub; these links point at the commit this page was built from.
Lefty lp filter: common questions
How big is the Lefty lp filter PCB?
The Lefty lp filter measures 200 × 100 mm, has 2 copper layers and is 1.6 mm thick.
How many components are on the Lefty lp filter?
230 components, from 51 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.
Where can I download the Lefty lp filter design files?
From the hwstar/lefty-lp_filter repository on GitHub, which has the KiCad layout, the schematic and the BOM; the links under Design files point to each one.
Can I use the Lefty lp filter design in my own project?
Yes, under the terms of its CC0-1.0 license, which hwstar chose for the repository.
