omonomo·SNUC

SNUC PCB layout, top view — open source AVR/Arduino board by omonomo

About the SNUC PCB

SNUC is an open source AVR/Arduino PCB design by omonomo, published on GitHub under the MIT license. It is a 2-layer board measuring 339 × 101 mm, with 176 components from 8 distinct parts.

Its main chip is the ProMicro, from the AVR/Arduino family. By type, the board carries 79 switches, 78 diodes and 1 IC.

From the project

テンキー付き一体型コンパクトキーボード

キーボードを自作した際の PCB (kiCad) データとプレートの SVG データです。 諸事情により写真は横から撮ったもののみです。詳しい説明もありません。

S: スペースキーが2つに別れており N: ニューメリックキー (テンキー) がある U: ユニボディ (スプリットでは無い) で C: コンパクトなキーボード

- 使用するキーは1.75u 以下のみです (スタビライザーを使用しません)。 - テンキーはありますが縦3列しかありません。 - キートップの高さを抑えるため、手前の裏側は PCB がむき出しになります。

- キースイッチ (Cherry 互換) とダイオード 各78個 - キーキャップ (Cherry 互換) 1u 60個、1.25u 8個、1.5u 6個、1.75u 4個 - Pro Micro 等のコントロール基板1枚とコンスルー1セット - 横から押すタイプのタクトスイッチ (THBP07ー043CW とか) 1個 - M2 の短いネジ21本、少し長いネジ4本、長いネジ9本 (長さは PCB とプレートの厚みによる) - M2 のスペーサ (メネジタイプ) 16個とスペーサ (中空タイプ) 22個、ナット2個 - 脚に使う小さいクッションゴムとチルト用の脚 各2個 - ハンダごて、精密ドライバー等の工具 - ファームウェアとそれを書き込む環境

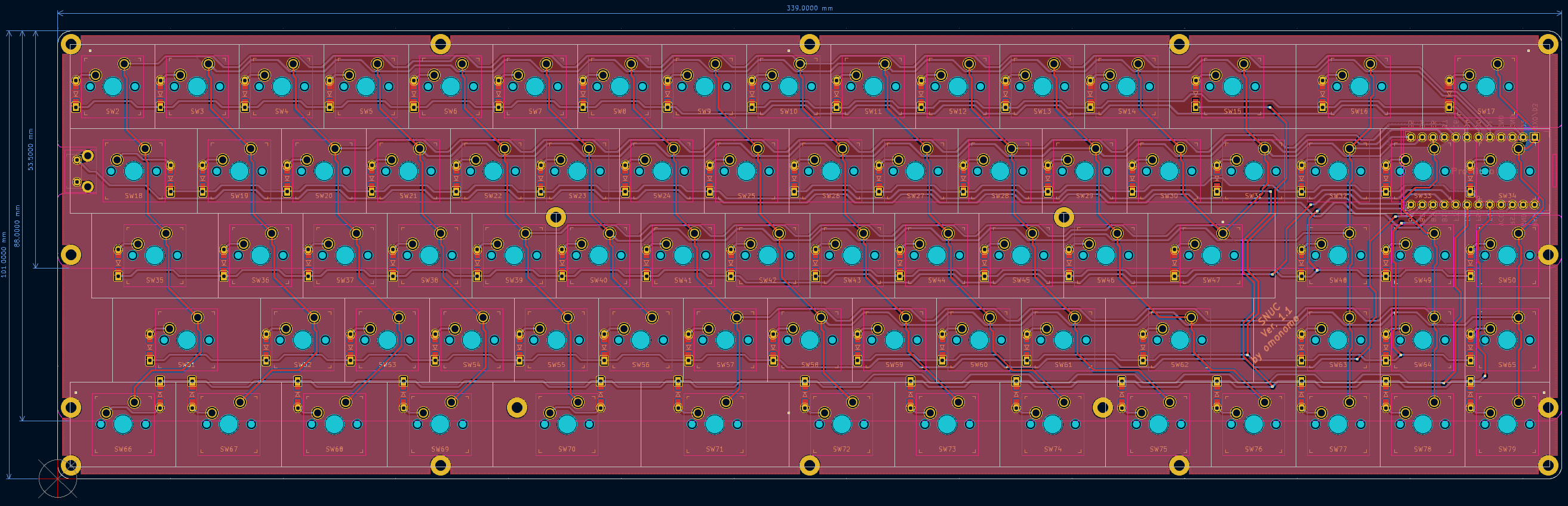

SNUC, from the project README
From the project README

Main components on the SNUC

ProMicro

SNUC bill of materials (BOM)

176 components, 8 distinct parts.

QtyPartRefs
1
ProMicro
U1
1
SW_Push
SW1
60
SW_Push
SW2, SW3, SW4, SW5, SW6, SW7, SW8, SW9 +52
6
SW_Push
SW15, SW16, SW17, SW18, SW35, SW47
4
SW_Push
SW51, SW62, SW70, SW71
8
SW_Push
SW66, SW67, SW68, SW69, SW72, SW73, SW74, SW75
18
M2_Hole_TH_
TH1, TH2, TH3, TH4, TH5, TH6, TH7, TH8 +10
78
DIODE
D1, D2, D3, D4, D5, D6, D7, D8 +70

SNUC design files

The KiCad project lives in the omonomo/SNUC repository on GitHub; these links point at the commit this page was built from.

SNUC: common questions

What microcontroller does the SNUC use?

The SNUC is built around the ProMicro, from the AVR/Arduino family.

How big is the SNUC PCB?

The SNUC measures 339 × 101 mm, has 2 copper layers and is 1.6 mm thick.

How many components are on the SNUC?

176 components, from 8 distinct parts. The full bill of materials is listed on this page.

Where can I download the SNUC design files?

From the omonomo/SNUC repository on GitHub, which has the KiCad layout and the schematic; the links under Design files point to each one.

Can I use the SNUC design in my own project?

Yes, under the terms of its MIT license, which omonomo chose for the repository.

Can I test firmware for the SNUC without the hardware?

Yes. HardLabs builds a simulation of the board from its netlist and BOM, so you can run and debug AVR/Arduino firmware against it before you order a PCB.
