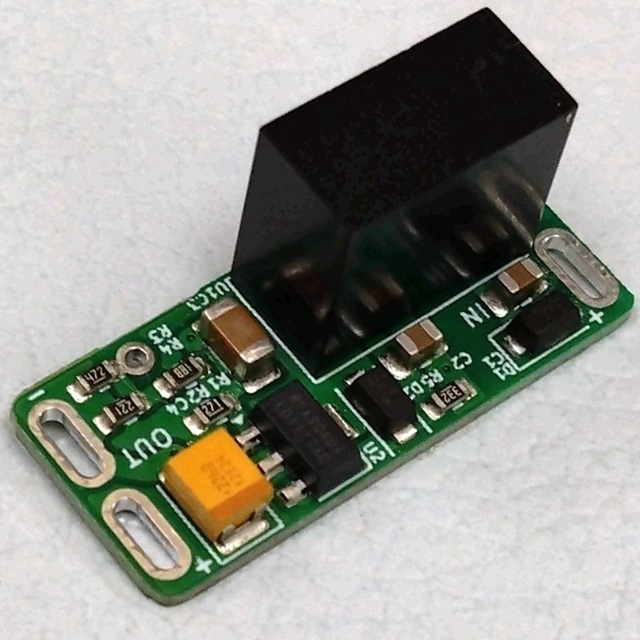

9Visolator RevF

9V電源入力から、アイソレートされた9V電源を出力するモジュールです。グラウンドの分離や負電源生成に使用できます。リニアレギュレータを搭載し、ノイズを低減しています。

9V電源入力から、アイソレートされた9V電源を出力するモジュールです。グラウンドの分離や負電源生成に使用できます。リニアレギュレータを搭載し、ノイズを低減しています。

- IN+ → 電源入力 + - IN- → 電源入力 -（グラウンド） - OUT+ → 電源出力 + - OUT- → 電源出力 -

- 出力電流は、70mAを超えて使用しないでください。 - 複数モジュールを並列使用しないでください。電流が偏り故障の原因となります。 - 入力側の電源は、充分余裕のある電流出力が可能なものを接続してください。 - 発熱があるため、熱傷にご注意ください。

出力電流に対する入力側の電流、本体の最高温度は以下の通りです（気温20℃付近で測定）。
