DropInTapPT2399
About the DropInTapPT2399 PCB
DropInTapPT2399 is an open source RISC-V PCB design by kanengomibako, published on GitHub under the Unlicense license. It is a 4-layer board measuring 10.1 × 20.3 mm, with 25 components from 17 distinct parts.
Its main chip is the CH32V003F4U6, from the RISC-V family. Other key parts include the LMV321 and PT2399. By type, the board carries 9 resistors, 7 connectors, 4 capacitors, 3 ICs, 1 transistor and 1 test point.
From the project

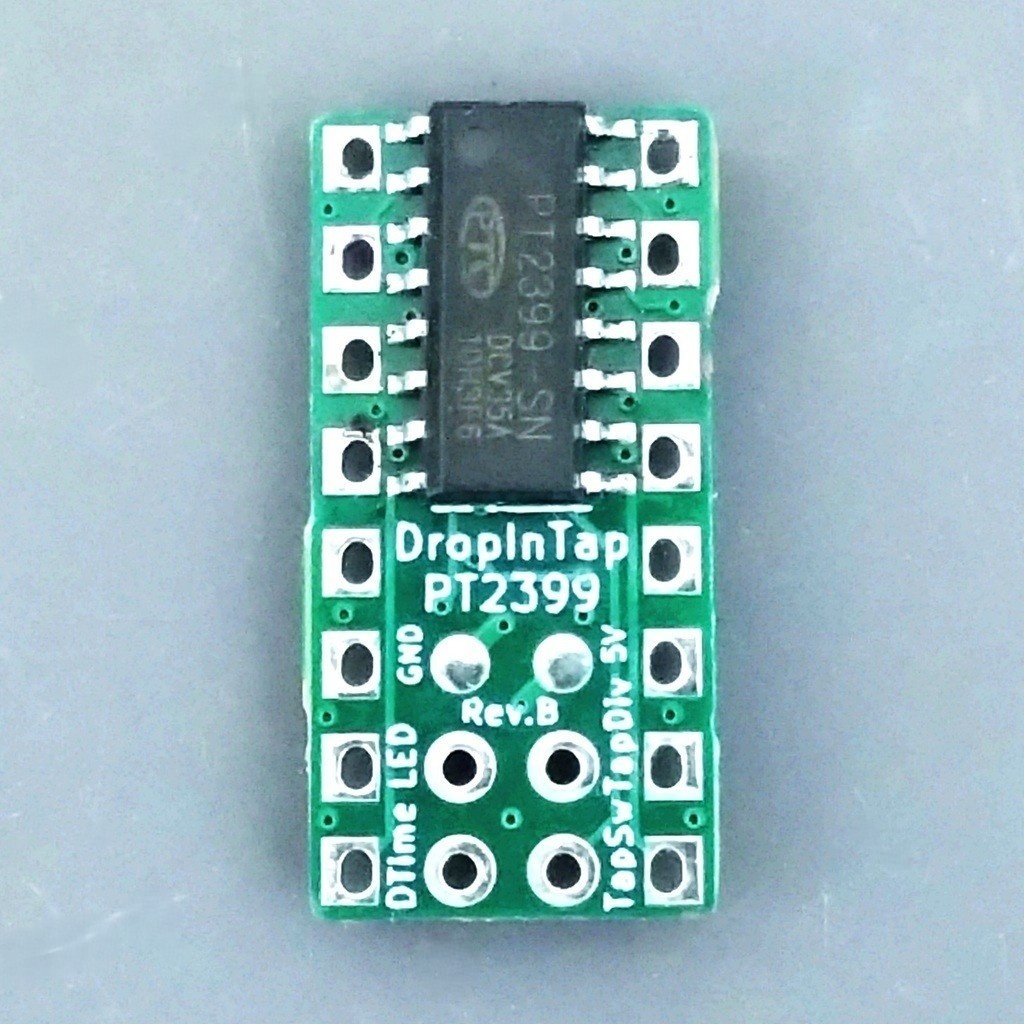

ディレイIC PT2399にタップテンポコントロールを追加したモジュールです。DIPパッケージのPT2399をそのまま置き換えることができます。
ディレイIC PT2399にタップテンポコントロールを追加したモジュールです。DIPパッケージのPT2399をそのまま置き換えることができます。
設定したテンポに合わせて5Vが出力されます。電流制限抵抗の抵抗値は470Ω以上を推奨します。LEDの点滅はノイズ源となるので、エフェクターの入力部を近づけないよう取り付け位置や配線に注意してください。
モーメンタリー（モメンタリ）のスイッチを使用します。SPST（単極単投、1回路1接点）のものが入手しやすいです。
基板上の5VおよびGNDパッドは、それぞれ電源およびグラウンドに接続されています。配線時にはこれらのパッドを利用できます。その他の四角形のパッドは、通常のPT2399と同様に扱ってください。なお、基板上にPT2399が実装されている側が上側（トップ面）です。
※ 基板上のピン番号6に相当するパッドはどこにも接続されていません。ディレイタイムの設定には、DTimeパッドのみ使用してください。
Main components on the DropInTapPT2399
DropInTapPT2399 bill of materials (BOM)
25 components, 17 distinct parts.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | CH32V003F4U6 | QFN-20-1EP_3x3mm_rotate | U1 |
| 1 | LMV321 | my_SOT-23-5_rotate | U2 |
| 1 | PT2399 | my_SOP-16_SmallPad | U3 |
| 1 | MMBT3904 | SOT-23_rotate | Q1 |
| 1 | LED | my_WirePad_0-8mmDrill | J1 |
| 1 | TapSw | my_WirePad_0-8mmDrill | J2 |
| 1 | 5V | my_WirePad_0-8mmDrill | J3 |
| 1 | GND | my_WirePad_0-8mmDrill | J4 |
| 1 | TapDiv | my_WirePad_0-8mmDrill | J5 |
| 1 | DTime | my_WirePad_0-8mmDrill | J6 |
| 1 | PT2399_CONN | my_DIP-16_ex | J7 |
| 1 | SWIO | my_WirePad_1mmDrill | TP1 |
| 4 | 100n | C_0402_1005Metric | C1, C2, C3, C5 |
| 3 | 10k | R_0402_1005Metric | R1, R2, R3 |
| 1 | 47k | R_0402_1005Metric | R4 |
| 4 | 33k | R_0402_1005Metric | R5, R6, R7, R8 |
| 1 | 1.5k | R_0402_1005Metric | R9 |
DropInTapPT2399 design files
The KiCad project lives in the kanengomibako/Modules repository on GitHub; these links point at the commit this page was built from.
DropInTapPT2399: common questions
What microcontroller does the DropInTapPT2399 use?
The DropInTapPT2399 is built around the CH32V003F4U6, from the RISC-V family.
How big is the DropInTapPT2399 PCB?
The DropInTapPT2399 measures 10.1 × 20.3 mm, has 4 copper layers and is 1 mm thick.
How many components are on the DropInTapPT2399?
25 components, from 17 distinct parts. The full bill of materials is listed on this page.
Where can I download the DropInTapPT2399 design files?
From the kanengomibako/Modules repository on GitHub, which has the KiCad layout and the schematic; the links under Design files point to each one.
Can I use the DropInTapPT2399 design in my own project?
Yes, under the terms of its Unlicense license, which kanengomibako chose for the repository.
Can I test firmware for the DropInTapPT2399 without the hardware?
Yes. HardLabs builds a simulation of the board from its netlist and BOM, so you can run and debug RISC-V firmware against it before you order a PCB.
