Usb Camera Converter

meerstern·Usb_Camera_Converter·PCB/wcc.kicad_pcb

Usb Camera Converter PCB layout, top view — open source PIC board by meerstern

About the Usb Camera Converter PCB

Usb Camera Converter is an open source PIC PCB design by meerstern, published on GitHub. It is a 2-layer board measuring 65 × 25 mm, with 58 components from 31 distinct parts.

Its main chip is the PIC32MZ***EF*100, from the PIC family. Other key parts include the LDSW_SiP32431, LD3985M33R_SOT23, PL2303SA and RV-8803-C7. By type, the board carries 23 capacitors, 12 resistors, 7 connectors, 5 ICs, 4 diodes and 2 inductors.

From the project

usb web camera converter with PIC32MZ

インターバル記録しない場合はint=-1を設定します 代替インタフェース設定を自動にする場合はalt=0を設定します(既定値) 代替インタフェースは1回のデータ転送のサイズを決定します 1回のデータ転送サイズが小さすぎる場合は画像フレームのタイミングに間に合わない可能性があります 1回のデータ転送サイズが大きすぎる場合は処理しきれない場合があります カメラの機種によって設定可能な代替インタフェース数やサイズが異なります Bmp形式白黒変換モードはファームバージョンv1.1.0以降で対応しています Bmp形式白黒変換モードはデフォルトでは無効化されています * Bmp形式白黒変換モードは電源再投入やリセット等で設定が無効化されます

データフレームインターバルを自動にする場合はdfi=0を設定します(既定値) データフレームインターバルはデータ転送の間隔、カメラのフレームレートを決定します データフレームインターバルが短かすぎる場合、処理が間に合わない可能性があります データフレームインターバルが長すぎる場合、トリガを掛けてから保存されるまで時間を要する場合があります * カメラの機種によって対応するデータフレームインターバルの数や大きさが異なります

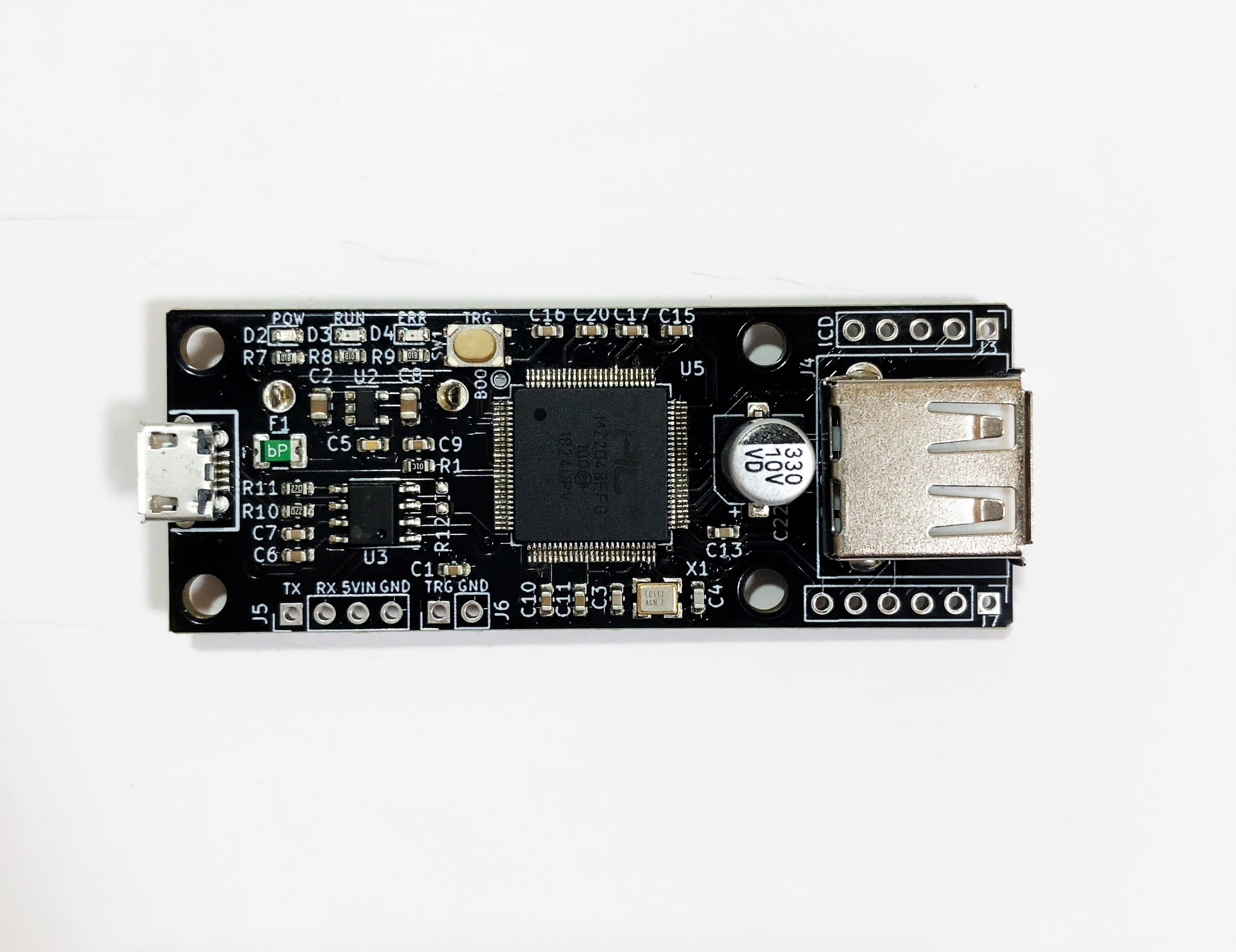

Usb Camera Converter, from the project README
From the project README

Main components on the Usb Camera Converter

LDSW_SiP32431LD3985M33R_SOT23PL2303SARV-8803-C7PIC32MZ***EF*100

Usb Camera Converter bill of materials (BOM)

58 components, 31 distinct parts.

QtyPartRefs
1
LDSW_SiP32431
U1
1
LD3985M33R_SOT23
U2
1
PL2303SA
U3
1
RV-8803-C7
U4
1
PIC32MZ***EF*100
U5
1
12MHz
X1
1
USB_B_Micro
J1
1
Micro_SD_Card_Det_Hirose_DM3AT
J2
1
ICD3
J3
1
USB_A
J4
1
PIN
J5
1
PIN
J6
1
exSPI
J7
1
CR1220
BT1
1
1A
F1
1
27
RX1
1
SW_Push
SW1
3
LED
D2, D3, D4
1
BAV170
D5
2
FB
FB1, FB3
Show 11 more
QtyPartRefs
15
0.1u
C1, C6, C7, C9, C10, C11, C12, C13 +7
4
10u
C2, C8, C18, C23
2
10p
C3, C4
1
0.01u
C5
1
220u
C22
3
10k
R1, R4, R6
2
330
R2, R5
3
1k
R7, R8, R9
2
27
R10, R11
1
1.5k
R12
1
10
R13

Usb Camera Converter design files

The KiCad project lives in the meerstern/Usb_Camera_Converter repository on GitHub; these links point at the commit this page was built from.

Usb Camera Converter: common questions

What microcontroller does the Usb Camera Converter use?

The Usb Camera Converter is built around the PIC32MZ***EF*100, from the PIC family.

How big is the Usb Camera Converter PCB?

The Usb Camera Converter measures 65 × 25 mm, has 2 copper layers and is 1.6 mm thick.

How many components are on the Usb Camera Converter?

58 components, from 31 distinct parts. The full bill of materials is listed on this page.

Where can I download the Usb Camera Converter design files?

From the meerstern/Usb_Camera_Converter repository on GitHub, which has the KiCad layout; the links under Design files point to each one.

Can I use the Usb Camera Converter design in my own project?

The repository has no license, so all rights stay with meerstern. Use it as a reference, and ask the author before reusing the design.

Can I test firmware for the Usb Camera Converter without the hardware?

Yes. HardLabs builds a simulation of the board from its netlist and BOM, so you can run and debug PIC firmware against it before you order a PCB.
