About the PistormTester PCB
PistormTester is an open source PCB design by abrugsch, published on GitHub. It is a 2-layer board measuring 99.8 × 99.8 mm, with 92 components from 75 distinct parts.
Other key parts include the 3V3_LDO and 68000D. By type, the board carries 60 diodes, 16 resistors, 9 connectors, 4 capacitors, 2 ICs and 1 crystal.
It belongs with the dev boards & breakouts designs in this gallery.
From the project

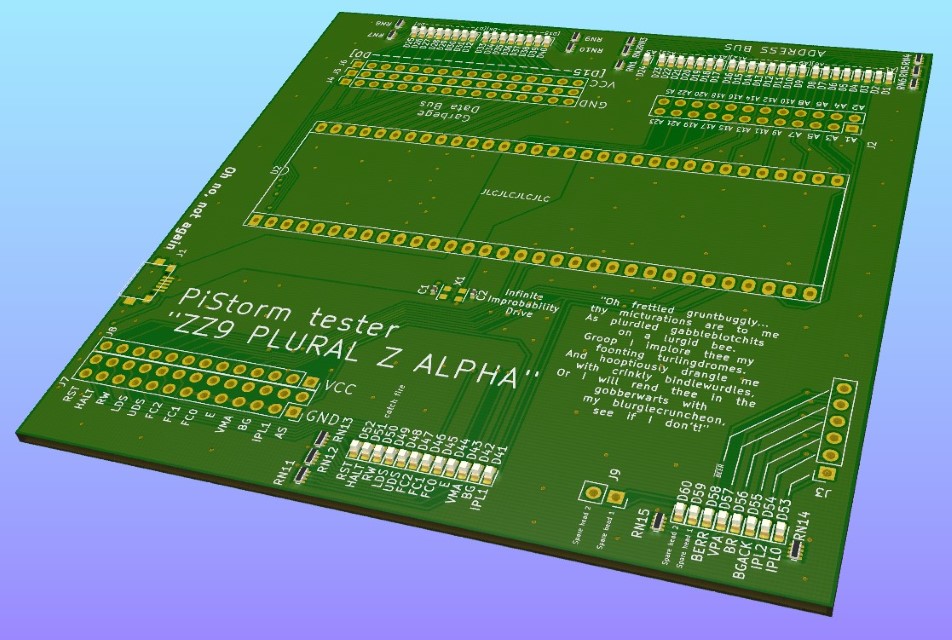

A Breakout and visualization board for monitoring PiStorm outputs.
You can build them by hand. submit the gerbers (Rev C gerbers have adjustments made for ZIF sockets with bigger pins. If you definitely don't want to use a ZIF, a Rev-B board might fit better but RevC should be universal) to a PCB fab of your choice (AllPCB has a free promotion ATM) but then you have to place and solder 60 0603 LED's and 15 4x0402 resistor arrays by hand. That's pretty tedious so I've also included the JLCPCB production files to get them assembled. All the JLC parts are basic parts so it costs barely more to get them assembled than to just order the bare boards. (10x costs…

Main components on the PistormTester
PistormTester bill of materials (BOM)
92 components, 75 distinct parts — part numbers from the project's BOM.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | 3V3_LDO AP2127N-1.0 | SOT-23 | U1 |
| 1 | 68000D | DIP-64_W22.86mm_Socket_LongPads-big_holes | U2 |
| 1 | 8MHZ 8MHz | Oscillator_SMD_EuroQuartz_XO32-4Pin_3.2x2.5mm | X1 |
| 1 | C145783 USB_B_Micro | micro_usb_U-F-M5SS-W-1 | J1 |
| 1 | Conn_02x12_Odd_Even | PinSocket_2x12_P2.54mm_Vertical | J2 |
| 1 | Conn_01x06_Female | PinSocket_1x06_P2.54mm_Vertical | J3 |
| 3 | Conn_01x16_Female | PinSocket_1x16_P2.54mm_Vertical | J4, J5, J6 |
| 1 | Conn_02x13_Odd_Even | PinSocket_2x13_P2.54mm_Vertical | J7 |
| 1 | Conn_01x13 | PinSocket_1x13_P2.54mm_Vertical | J8 |
| 1 | Conn_01x02 | PinSocket_1x02_P2.54mm_Vertical | J9 |
| 1 | C2286 LED_A1 | LED_0603_1608Metric | D1 |
| 1 | C2286 LED_A2 | LED_0603_1608Metric | D2 |
| 1 | C2286 LED_A3 | LED_0603_1608Metric | D3 |
| 1 | C2286 LED_A4 | LED_0603_1608Metric | D4 |
| 1 | C2286 LED_A5 | LED_0603_1608Metric | D5 |
| 1 | C2286 LED_A6 | LED_0603_1608Metric | D6 |
| 1 | C2286 LED_A7 | LED_0603_1608Metric | D7 |
| 1 | C2286 LED_A8 | LED_0603_1608Metric | D8 |
| 1 | C2286 LED_A9 | LED_0603_1608Metric | D9 |
| 1 | C2286 LED_A10 | LED_0603_1608Metric | D10 |
Show 55 more
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | C2286 LED_A11 | LED_0603_1608Metric | D11 |
| 1 | C2286 LED_A12 | LED_0603_1608Metric | D12 |
| 1 | C2286 LED_A13 | LED_0603_1608Metric | D13 |
| 1 | C2286 LED_A14 | LED_0603_1608Metric | D14 |
| 1 | C2286 LED_A15 | LED_0603_1608Metric | D15 |
| 1 | C2286 LED_A16 | LED_0603_1608Metric | D16 |
| 1 | C2286 LED_A17 | LED_0603_1608Metric | D17 |
| 1 | C2286 LED_A18 | LED_0603_1608Metric | D18 |
| 1 | C2286 LED_A19 | LED_0603_1608Metric | D19 |
| 1 | C2286 LED_A20 | LED_0603_1608Metric | D20 |
| 1 | C2286 LED_A21 | LED_0603_1608Metric | D21 |
| 1 | C2286 LED_A22 | LED_0603_1608Metric | D22 |
| 1 | C2286 LED_A23 | LED_0603_1608Metric | D23 |
| 1 | C2286 LED_AS | LED_0603_1608Metric | D24 |
| 1 | C2290 LED_D0 | LED_0603_1608Metric | D25 |
| 1 | C2290 LED_D1 | LED_0603_1608Metric | D26 |
| 1 | C2290 LED_D2 | LED_0603_1608Metric | D27 |
| 1 | C2290 LED_D3 | LED_0603_1608Metric | D28 |
| 1 | C2290 LED_D4 | LED_0603_1608Metric | D29 |
| 1 | C2290 LED_D5 | LED_0603_1608Metric | D30 |
| 1 | C2290 LED_D6 | LED_0603_1608Metric | D31 |
| 1 | C2290 LED_D7 | LED_0603_1608Metric | D32 |
| 1 | C2290 LED_D8 | LED_0603_1608Metric | D33 |
| 1 | C2290 LED_D9 | LED_0603_1608Metric | D34 |
| 1 | C2290 LED_D10 | LED_0603_1608Metric | D35 |
| 1 | C2290 LED_D11 | LED_0603_1608Metric | D36 |
| 1 | C2290 LED_D12 | LED_0603_1608Metric | D37 |
| 1 | C2290 LED_D13 | LED_0603_1608Metric | D38 |
| 1 | C2290 LED_D14 | LED_0603_1608Metric | D39 |
| 1 | C2290 LED_D15 | LED_0603_1608Metric | D40 |
| 1 | C72043 LED_IPL1 | LED_0603_1608Metric | D41 |
| 1 | C72043 LED_BG | LED_0603_1608Metric | D42 |
| 1 | C72043 LED_VMA | LED_0603_1608Metric | D43 |
| 1 | C72043 LED_E | LED_0603_1608Metric | D44 |
| 1 | C72043 LED_FC0 | LED_0603_1608Metric | D45 |
| 1 | C72043 LED_FC1 | LED_0603_1608Metric | D46 |
| 1 | C72043 LED_FC2 | LED_0603_1608Metric | D47 |
| 1 | C72043 LED_UDS | LED_0603_1608Metric | D48 |
| 1 | C72043 LED_LDS | LED_0603_1608Metric | D49 |
| 1 | C72043 LED_RW | LED_0603_1608Metric | D50 |
| 1 | C72043 LED_HALT | LED_0603_1608Metric | D51 |
| 1 | C72043 LED_RST | LED_0603_1608Metric | D52 |
| 1 | C72038 LED_IPL0 | LED_0603_1608Metric | D53 |
| 1 | C72038 LED_IPL2 | LED_0603_1608Metric | D54 |
| 1 | C72038 LED_BGACK | LED_0603_1608Metric | D55 |
| 1 | C72038 LED_BR | LED_0603_1608Metric | D56 |
| 1 | C72038 LED_VPA | LED_0603_1608Metric | D57 |
| 1 | C72038 LED_BERR | LED_0603_1608Metric | D58 |
| 1 | C2290 LED_SPARE1 | LED_0603_1608Metric | D59 |
| 1 | C2290 LED_SPARE2 | LED_0603_1608Metric | D60 |
| 1 | 0.1UF 0.1uF | C_0402_1005Metric | C1 |
| 1 | 15PF 15pF | C_0402_1005Metric | C2 |
| 2 | 1UF 1uF | C_0402_1005Metric | C3, C4 |
| 1 | C17168 0 R | R_0402_1005Metric | R1 |
| 15 | C25726 R_Pack04 | R_Array_Concave_4x0402 | RN1, RN2, RN3, RN4, RN5, RN6, RN7, RN8 +7 |
PistormTester design files
The KiCad project lives in the abrugsch/PistormTester repository on GitHub; these links point at the commit this page was built from.
PistormTester: common questions
How big is the PistormTester PCB?
The PistormTester measures 99.8 × 99.8 mm, has 2 copper layers and is 1.6 mm thick.
How many components are on the PistormTester?
92 components, from 75 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.
Where can I download the PistormTester design files?
From the abrugsch/PistormTester repository on GitHub, which has the KiCad layout and the BOM; the links under Design files point to each one.
Can I use the PistormTester design in my own project?
The repository has no license, so all rights stay with abrugsch. Use it as a reference, and ask the author before reusing the design.
