Thisisfine addon

bi-zone·offzone-hw·2024/thisisfine_addon/thisisfine_addon.kicad_pcb

Thisisfine addon PCB layout, top view — open source board by bi-zone
Simulate this board

About the Thisisfine addon PCB

Thisisfine addon is an open source PCB design by bi-zone, published on GitHub. It is a 2-layer board measuring 44.7 × 49.2 mm, with 8 components from 4 distinct parts.

By type, the board carries 3 diodes, 3 resistors, 1 connector and 1 switch.

From the project

Количество проводящих слоев: 2 Базовый материал (Core): FR4 Суммарная толщина платы, мм: 1.5 Толщина фольги, мкм: 18 или 35 Финишное покрытие площадок: голая медь Паяльная маска: белая * Маркировка обозначений: чёрная

Количество проводящих слоев: 2 Базовый материал (Core): FR4 Суммарная толщина платы, мм: 1.5 Толщина фольги, мкм: 18 или 35 Финишное покрытие площадок: голая медь Паяльная маска: белая * Маркировка обозначений: чёрная

3 светодиода 1206 Красные 3 резистора 1206 220 Ом Переключатель Коннектор PLD-4

1) Сначала припаиваем резисторы (размещать их можно в любом порядке, они не имеют полярности, номиналом вверх). 2) Далее припаиваем светодиоды линзой вниз, соблюдая полярность (как видно на картинке, стрелочка на светодиоде направлена в сторону, где есть черная линия), все стрелки направлены вверх.…

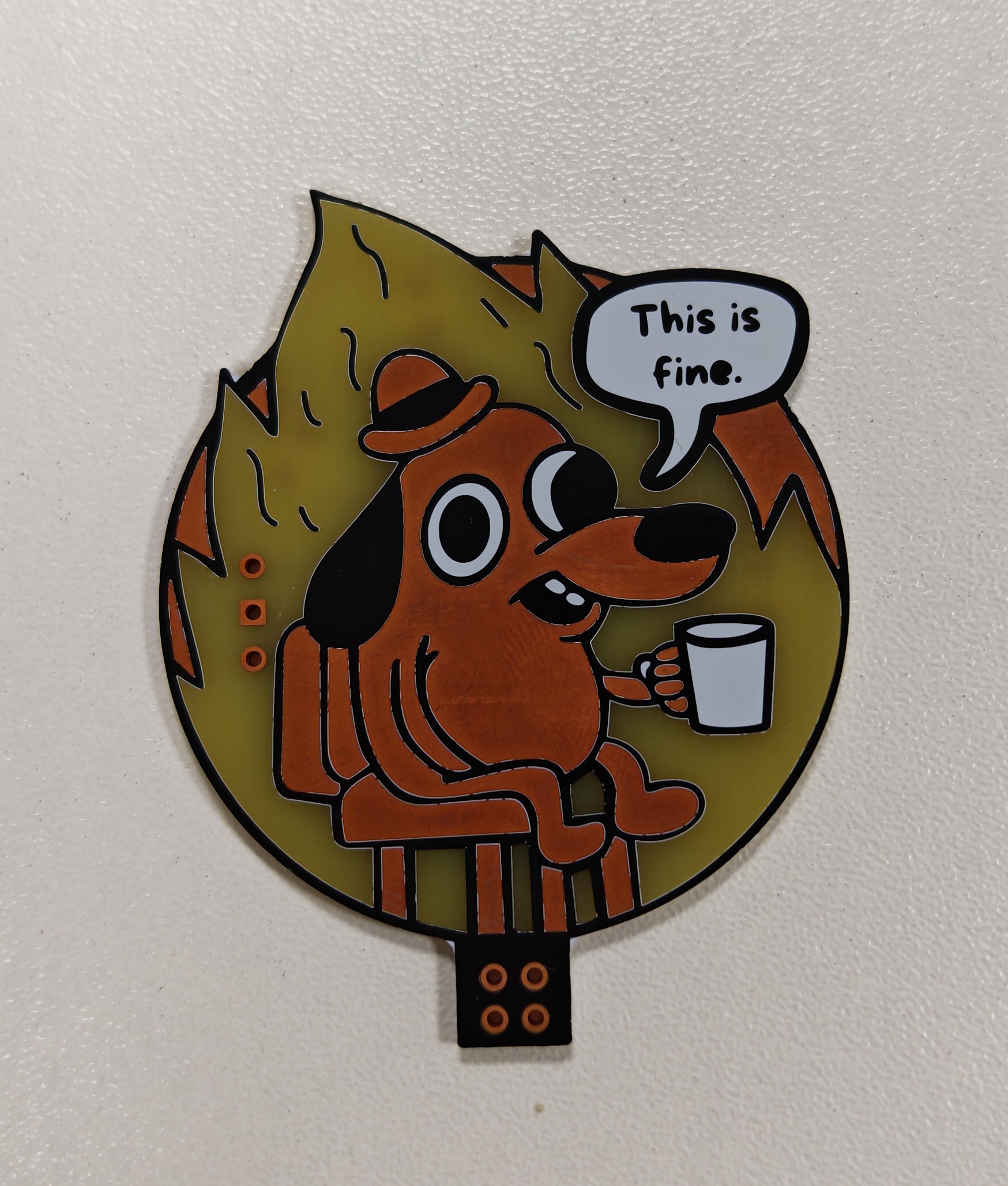

Thisisfine addon, from the project README
From the project README

Thisisfine addon bill of materials (BOM)

8 components, 4 distinct parts — part numbers from the project's BOM.

QtyPartRefs
1
Conn_02x02
J1
1
SW_SPDT_312
SW1
3
LED_RED
D1, D2, D3
3
220
R1, R2, R3

Thisisfine addon design files

The KiCad project lives in the bi-zone/offzone-hw repository on GitHub; these links point at the commit this page was built from.

Thisisfine addon: common questions

How big is the Thisisfine addon PCB?

The Thisisfine addon measures 44.7 × 49.2 mm, has 2 copper layers and is 1.6 mm thick.

How many components are on the Thisisfine addon?

8 components, from 4 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.

Where can I download the Thisisfine addon design files?

From the bi-zone/offzone-hw repository on GitHub, which has the KiCad layout, the schematic and the BOM; the links under Design files point to each one.

Can I use the Thisisfine addon design in my own project?

The repository has no license, so all rights stay with bi-zone. Use it as a reference, and ask the author before reusing the design.
