Zil addon

bi-zone·offzone-hw·2024/zil_addon/zil_addon.kicad_pcb

Zil addon PCB layout, top view — open source board by bi-zone
Simulate this board

About the Zil addon PCB

Zil addon is an open source PCB design by bi-zone, published on GitHub. It is a 2-layer board measuring 55.9 × 38.7 mm, with 9 components from 4 distinct parts.

By type, the board carries 4 diodes, 4 resistors and 1 connector.

From the project

Количество проводящих слоев: 2 Базовый материал (Core): FR4 Суммарная толщина платы, мм: 1.5 Толщина фольги, мкм: 18 или 35 Финишное покрытие площадок: иммерсионное серебрение Паяльная маска: зелёная * Маркировка обозначений: чёрная

Количество проводящих слоев: 2 Базовый материал (Core): FR4 Суммарная толщина платы, мм: 1.5 Толщина фольги, мкм: 18 или 35 Финишное покрытие площадок: иммерсионное серебрение Паяльная маска: зелёная * Маркировка обозначений: чёрная

2 светодиода 1206 Белые 2 светодиода 0805 Оранжевые 4 резистора 1206 220 Ом Коннектор PLD-4

1) Сначала припаиваем резисторы (размещать их можно в любом порядке, они не имеют полярности, номиналом вверх). 2) Далее припаиваем светодиоды линзой вниз, соблюдая полярность (как видно на картинке, стрелочка на светодиоде направлена в сторону, где есть черная линия)…

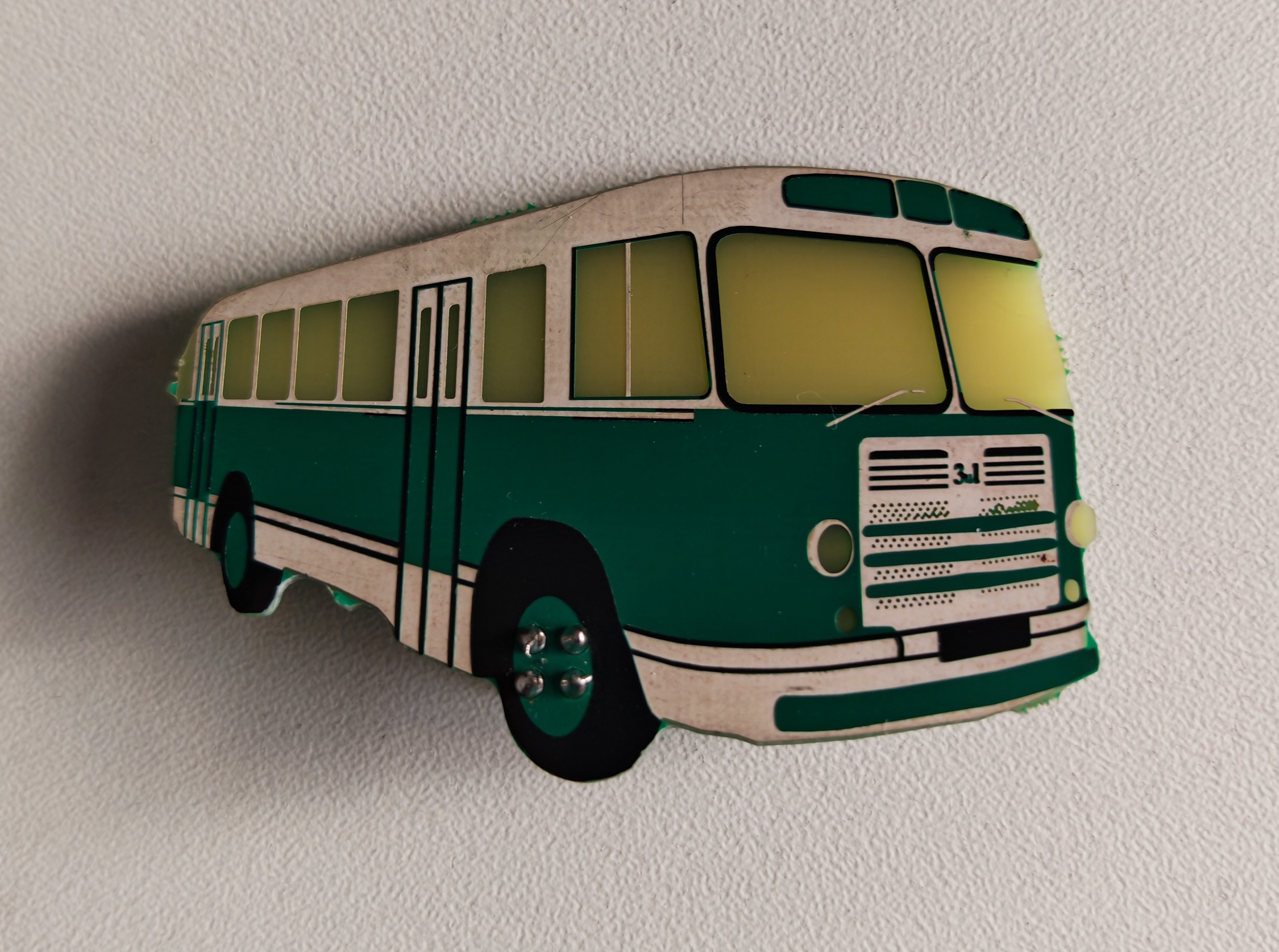

Zil addon, from the project README
From the project README

Zil addon bill of materials (BOM)

9 components, 4 distinct parts — part numbers from the project's BOM.

QtyPartRefs
1
Conn_02x02
J1
2
LED_ORANGE
D1, D2
2
LED_WHITE
D3, D4
4
220
R1, R2, R3, R4

Zil addon design files

The KiCad project lives in the bi-zone/offzone-hw repository on GitHub; these links point at the commit this page was built from.

Zil addon: common questions

How big is the Zil addon PCB?

The Zil addon measures 55.9 × 38.7 mm, has 2 copper layers and is 1.6 mm thick.

How many components are on the Zil addon?

9 components, from 4 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.

Where can I download the Zil addon design files?

From the bi-zone/offzone-hw repository on GitHub, which has the KiCad layout, the schematic and the BOM; the links under Design files point to each one.

Can I use the Zil addon design in my own project?

The repository has no license, so all rights stay with bi-zone. Use it as a reference, and ask the author before reusing the design.
