Digiefx board

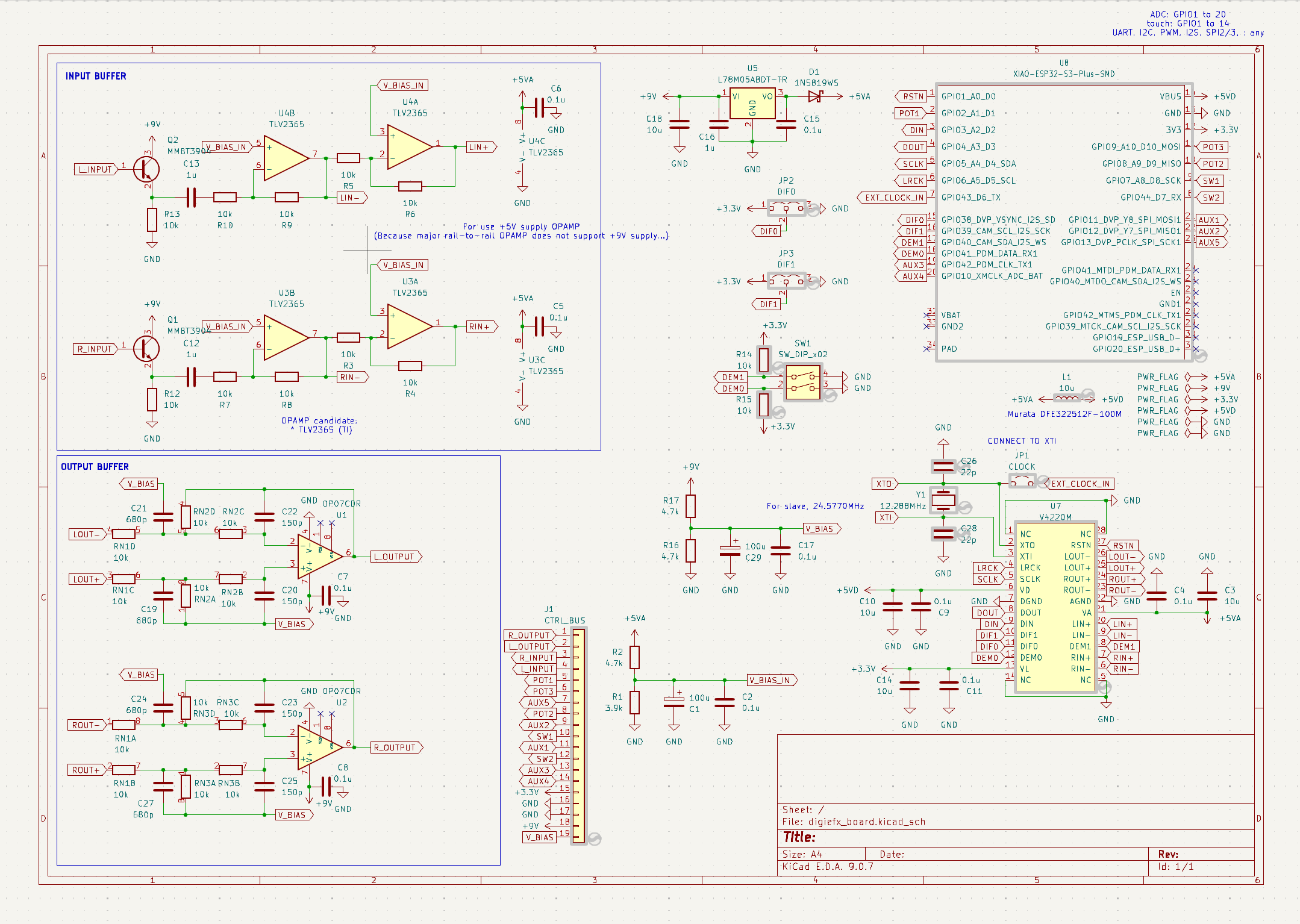

Digital Audio Processor Board Schematic and PCB design

ESP32S3を搭載した小型マイコンボード「Seeed Studio XIAO ESP32-S3 Plus」と、ADコンバータおよびDAコンバータを内蔵したIC「COOLAUDIO V4220M」を使ったデジタルオーディオ信号処理に必要な、最低限の回路をプリント基板として実装したデザインデータです。KiCAD 9.xで作成しています。

kicadディレクトリ内に本ボードを他のプロジェクトから利用するためのフットプリント（ DigiEfxBoard v1.0.kicadmod ）およびシンボル（ digiefxboardv1.0.kicadsym` ）を格納しています。

J1 に実装したピンヘッダ（もしくはピンソケット）経由で電源やオーディオ入出力、マイコンボードのIOピンへのアクセスなどを行います。多くのピンはESP32マイコンのGPIOポートに直接接続しているため、ショートや入力電圧にはご注意ください。出力ピンをGNDに接続したり、入力ピンに0V未満、もしくは3.3Vを超える電圧を入力するとマイコンが破損する可能性があります。
