KS-Signalschirm für mehrfarbige Optik
About the KS-Signalschirm für mehrfarbige Optik PCB
KS-Signalschirm für mehrfarbige Optik is an open source PCB design by jgraichen, published on GitHub under the CC-BY-SA-4.0 license. It is a 2-layer board measuring 6.6 × 13.6 mm, with 7 components from 3 distinct parts.
From the project
Geeignet für KS-Hauptsignale und Mehrabschnitssignale mit mehrfarbiger Optik über eine ARGB-LED.
Geeignet für KS-Hauptsignale und Mehrabschnitssignale mit mehrfarbiger Optik über eine ARGB-LED.

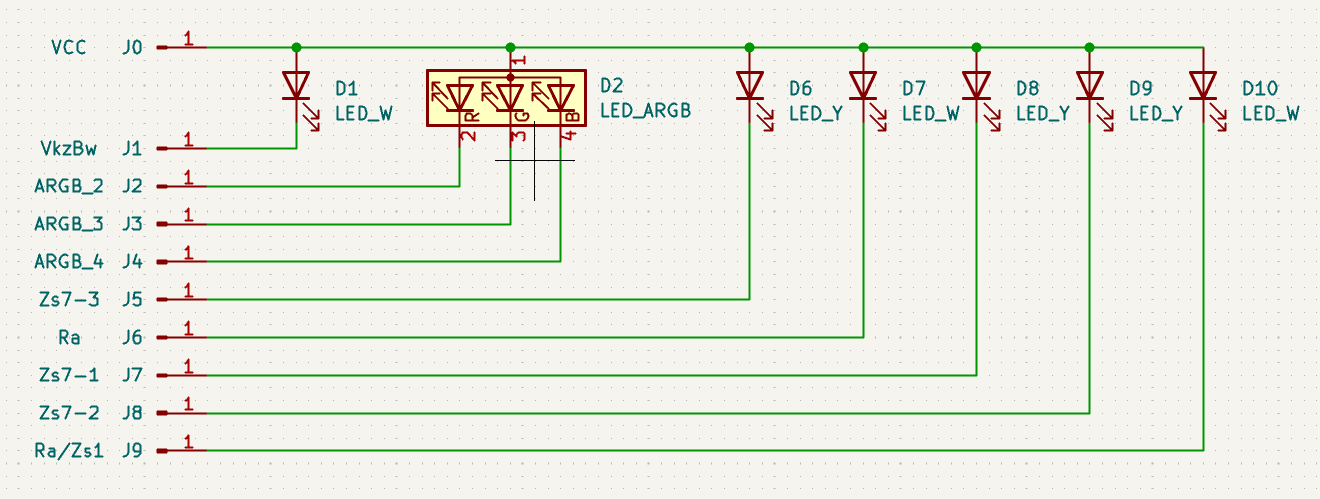

Pin 1 muss die gemeinsame Anode der RGB LED sein, die anderen Pins können je nach Bedarf Rot, Grün, oder Blau sein. Das ermöglicht auch den Einsatz auch von zum Beispiel ARGB und ARBG LEDs.
This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.
KS-Signalschirm für mehrfarbige Optik bill of materials (BOM)
7 components, 3 distinct parts.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 3 | LED_W | LED_0402_1005Metric | D1, D7, D10 |
| 1 | LED_ARGB | LRTBR48GP9Q71R7S526NP68 | D2 |
| 3 | LED_Y | LED_0402_1005Metric | D6, D8, D9 |
KS-Signalschirm für mehrfarbige Optik design files
The KiCad project lives in the jgraichen/railway-signals repository on GitHub; these links point at the commit this page was built from.
KS-Signalschirm für mehrfarbige Optik: common questions
How big is the KS-Signalschirm für mehrfarbige Optik PCB?
The KS-Signalschirm für mehrfarbige Optik measures 6.6 × 13.6 mm, has 2 copper layers and is 0.8 mm thick.
How many components are on the KS-Signalschirm für mehrfarbige Optik?
7 components, from 3 distinct parts. The full bill of materials is listed on this page.
Where can I download the KS-Signalschirm für mehrfarbige Optik design files?
From the jgraichen/railway-signals repository on GitHub, which has the KiCad layout and the schematic; the links under Design files point to each one.
Can I use the KS-Signalschirm für mehrfarbige Optik design in my own project?
Yes, under the terms of its CC-BY-SA-4.0 license, which jgraichen chose for the repository.
