About the MRR ESPE PCB
MRR ESPE is an open source ESP32 PCB design by maplerainresearch, published on GitHub under the CERN-OHL-1.2 license. It is a 2-layer board measuring 102 × 102 mm, with 164 components from 108 distinct parts.
Its main chip is the C95209, from the ESP32 family. Other key parts include the C45886, C84681, C6186, C27438 and C152276. By type, the board carries 42 resistors, 30 jumpers, 28 capacitors, 26 connectors, 14 ICs and 14 diodes.
It belongs with the robotics & motion and iot & wireless designs in this gallery.
From the project

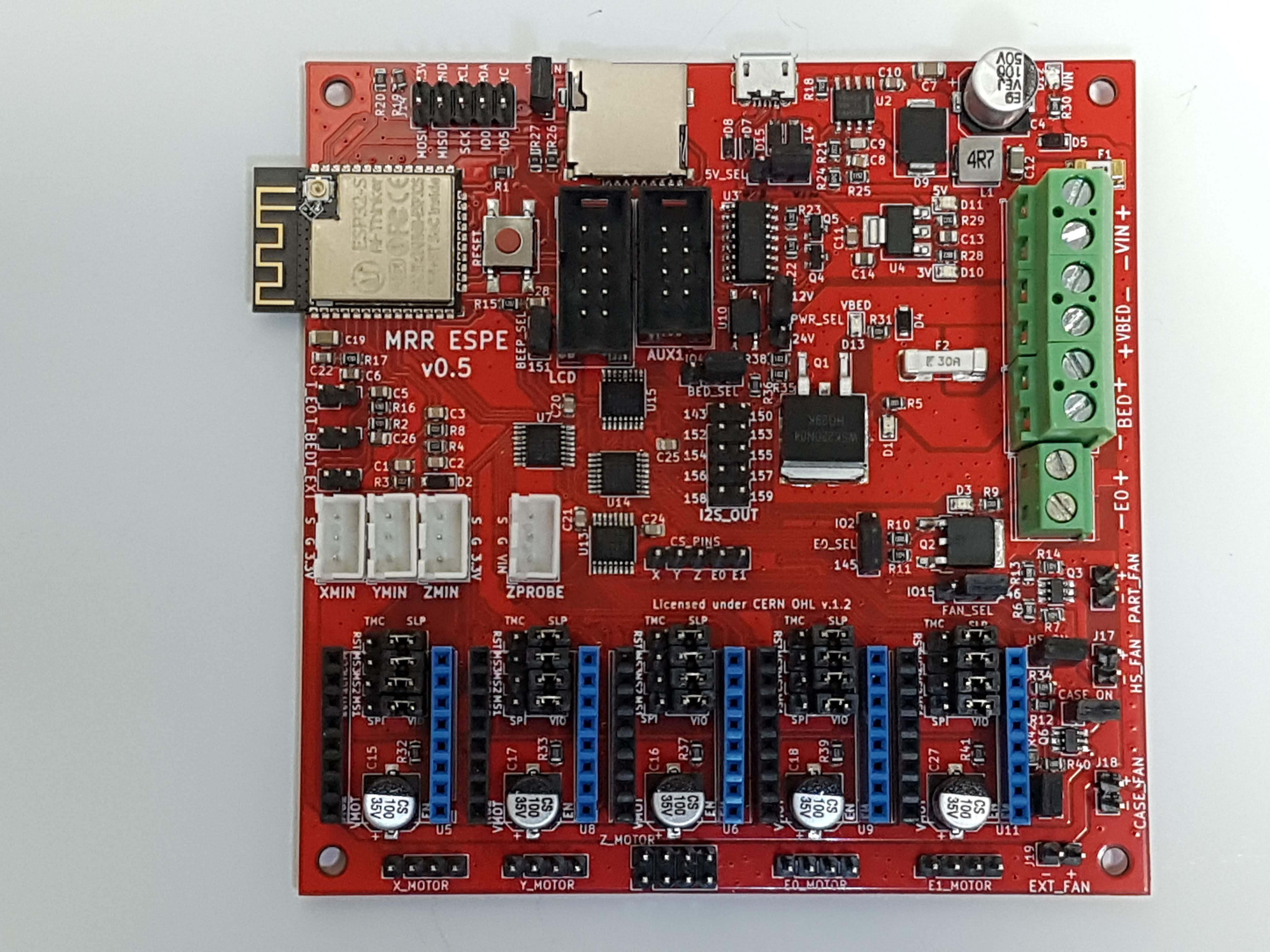

MRR ESPE 3D printer control board
This is a 3D printer control board based on the ESP32 microcontroller, which comes with built-in WiFi and BlueTooth.
Facebook page Facebook group (for discussions, etc.)
Features: - Able to use up to 5 stepper drivers: X, Y, Z, E0, and E1. - 12V to 24V input power supply. - Separate power supply for the heat bed. - X, Y, and Z min endstops. - Allows the use of a Z-axis probe, such as an inductive sensor, running on the input supply voltage (12V to 24V). - Physical size of 102mm by 102mm. Mounting holes are 3.5mm in diameter, with centers 4mm from the edges. - "RESET" button can be used to…

Main components on the MRR ESPE
MRR ESPE bill of materials (BOM)
164 components, 108 distinct parts — part numbers from the project's BOM.
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | C95209 ESP32-WROOM-32D Espressif Systems | ESP32-WROOM-32 | U1 |
| 1 | C45886 TPS54340DDA Texas Instruments | TI_SO-PowerPAD-8_ThermalVias | U2 |
| 1 | C84681 CH340C Jiangsu Qin Heng | SOIC-16_3.9x9.9mm_P1.27mm | U3 |
| 1 | C6186 AMS1117-3.3 Advanced Monolithic Systems | SOT-223-3_TabPin2 | U4 |
| 5 | C27438 Pololu_board Boom Precision Elec | Pololu_Breakout-16_15.2x20.3mm | U5, U6, U8, U9, U11 |
| 4 | C152276 74HCT595 ON Semicon | TSSOP-16_4.4x5mm_P0.65mm | U7, U13, U14, U15 |
| 1 | C96457 TLP182 TOSHIBA | MFSOP6-4_4.4x3.6mm_P1.27mm | U10 |
| 1 | IRLS3034PBF | TO-263-2 | Q1 |
| 1 | IRLR8743TRPBF | TO-252-2 | Q2 |
| 2 | C148366 WST3392 Winsok Semicon | SOT-23-6_Handsoldering | Q3, Q6 |
| 2 | C181164 S9014 Guangdong Hottech | SOT-23 | Q4, Q5 |
| 1 | C144394 X_MIN JST Sales America | JST_XH_B03B-XH-A_1x03_P2.50mm_Vertical | J1 |
| 1 | C144394 Z_MIN JST Sales America | JST_XH_B03B-XH-A_1x03_P2.50mm_Vertical | J2 |
| 1 | C89120 BED Phoenix Contact | TerminalBlock_Phoenix_MKDS-3-2-5.08_1x02_P5.08mm_Horizontal | J3 |
| 1 | C111196 Micro_SD_Card_China SOFNG | Conn_uSDcard | J4 |
| 1 | C144394 Y_MIN JST Sales America | JST_XH_B03B-XH-A_1x03_P2.50mm_Vertical | J5 |
| 1 | C144394 Z_PROBE JST Sales America | JST_XH_B03B-XH-A_1x03_P2.50mm_Vertical | J6 |
| 1 | C91153 E0 Phoenix Contact | TerminalBlock_Phoenix_MKDS-1,5-2-5.08_1x02_P5.08mm_Horizontal | J7 |
| 1 | C124375 T_EXT Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J8 |
| 1 | C90087 PWR_IN Phoenix Contact | TerminalBlock_Phoenix_MKDS-3-4-5.08_1x04_P5.08mm_Horizontal | J9 |
Show 88 more
| Qty | Part | Footprint | Refs |
|---|---|---|---|
| 1 | C124375 PART_FAN Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J10 |
| 1 | C124387 UNUSED Shenzhen Cankemeng | PinHeader_2x05_P2.54mm_Vertical | J11 |
| 1 | C124375 T_BED Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J12 |
| 1 | C124375 T_E0 Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J13 |
| 1 | C124387 I2C/SPI Shenzhen Cankemeng | PinHeader_2x05_P2.54mm_Vertical | J14 |
| 1 | C9135 AUX1 Boom Precision Elec | IDC-Header_2x04_P2.54mm_Vertical | J15 |
| 1 | C136000 USB_B_Micro MOLEX | USB_Micro-B_Molex-105017-0001 | J16 |
| 1 | C124375 HS_FAN Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J17 |
| 1 | C124375 CASE_FAN Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J18 |
| 1 | C124375 EXT_FAN Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | J19 |
| 1 | C124379 CS_PINS Shenzhen Cankemeng | PinHeader_1x05_P2.54mm_Vertical | J20 |
| 1 | C124378 X_MOTOR Shenzhen Cankemeng | PinHeader_1x04_P2.54mm_Vertical | J21 |
| 1 | C124386 Z_MOTOR Shenzhen Cankemeng | PinHeader_2x04_P2.54mm_Vertical | J22 |
| 1 | C124378 Y_MOTOR Shenzhen Cankemeng | PinHeader_1x04_P2.54mm_Vertical | J23 |
| 1 | C124378 E0_MOTOR Shenzhen Cankemeng | PinHeader_1x04_P2.54mm_Vertical | J24 |
| 1 | C124378 E1_MOTOR Shenzhen Cankemeng | PinHeader_1x04_P2.54mm_Vertical | J25 |
| 1 | C5665 EXP3 Boom Precision Elec | IDC-Header_2x05_P2.54mm_Vertical | J26 |
| 1 | C44480 15A 2410 Littelfuse | Littelfuse_0451 | F1 |
| 1 | C187558 30A 3912 Littelfuse | Littelfuse_0456 | F2 |
| 1 | C124376 X_MS1 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP1 |
| 1 | C124376 Y_MS1 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP2 |
| 1 | C124376 Z_MS1 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP3 |
| 1 | C124376 E0_MS1 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP4 |
| 1 | C124376 X_MS2 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP5 |
| 1 | C124376 Y_MS2 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP6 |
| 1 | C124376 Z_MS2 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP7 |
| 1 | C124376 E0_MS2 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP8 |
| 1 | C124376 X_MS3 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP9 |
| 1 | C124376 Y_MS3 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP10 |
| 1 | C124376 Z_MS3 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP11 |
| 1 | C124376 E0_MS3 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP12 |
| 1 | C124376 X_RST Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP13 |
| 1 | C124376 Y_RST Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP14 |
| 1 | C124376 Z_RST Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP15 |
| 1 | C124376 E0_RST Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP16 |
| 1 | C124375 BEEP_SEL Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | JP17 |
| 1 | C124376 BED_SEL Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP18 |
| 1 | C124376 FAN_SEL Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP19 |
| 1 | C124376 E0_SEL Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP20 |
| 1 | C124375 HS_ON Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | JP21 |
| 1 | C124376 E1_MS1 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP22 |
| 1 | C124375 CASE_ON Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | JP23 |
| 1 | C124375 EXT_ON Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | JP24 |
| 1 | C124376 E1_MS2 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP25 |
| 1 | C124376 E1_MS3 Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP26 |
| 1 | C124376 E1_RST Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP27 |
| 1 | C124376 5V_SEL Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP28 |
| 1 | C124375 SD_EN Shenzhen Cankemeng | PinHeader_1x02_P2.54mm_Vertical | JP29 |
| 1 | C124376 PWR_SEL Shenzhen Cankemeng | PinHeader_1x03_P2.54mm_Vertical | JP30 |
| 1 | C83206 RESET Korean Hroparts Elec | 6x6mmTactileSwitch | SW1 |
| 1 | C72037 LED_BED Everlight Elec | LED_0805 | D1 |
| 1 | C81598 1N4148W Semtech | D_SOD-123 | D2 |
| 1 | C72037 LED_E0 Everlight Elec | LED_0805 | D3 |
| 2 | C108803 1N4007W Shandong Jingdao Microelectronics | D_SOD-123F | D4, D5 |
| 2 | C19224 PESD5V0S1BA Nexperia | D_SOD-323 | D7, D8 |
| 1 | C72264 B540C-13-F Diodes Incorporated | D_SMC | D9 |
| 1 | C73548 LED_3V Everlight Elec | LED_0805 | D10 |
| 1 | C73548 LED_5V Everlight Elec | LED_0805 | D11 |
| 1 | C72035 LED_VIN Everlight Elec | LED_0805 | D12 |
| 1 | C72035 LED_VBED Everlight Elec | LED_0805 | D13 |
| 2 | C169540 1N5819W Shandong Jingdao Microelectronics | D_SOD-123 | D14, D15 |
| 1 | C181722 4.7uH4.5A Shun Xiang Nuo Elec | SMMS0530 | L1 |
| 9 | C128353 100nF25V Walsin Tech Corp | C_0805_2012Metric | C1, C2, C3, C20, C21, C23, C24, C25 +1 |
| 1 | C176665 100uF50V Lelon | CP_Elec_8x10 | C4 |
| 4 | C5674 22uF6.3V Samsung Electro-Mechanics | C_0805_2012Metric | C5, C6, C22, C26 |
| 1 | C307575 4.7uF50V Samsung Electro-Mechanics | C_1206_3216Metric | C7 |
| 1 | C152862 820pF50V Walsin Tech Corp | C_0805_2012Metric | C8 |
| 1 | C296102 56pF50V Walsin Tech Corp | C_0805_2012Metric | C9 |
| 1 | C161260 100nF50V Murata Electronics | C_0805_2012Metric | C10 |
| 1 | C52278 1nF16V Guangdong Fenghua Advanced Tech | C_0805_2012Metric | C11 |
| 1 | C92821 47uF10V Taiyo Yuden | C_1206_3216Metric | C12 |
| 2 | C87159 47uF6.3V Taiyo Yuden | C_0805_2012Metric | C13, C14 |
| 5 | C97811 100uF35V Semtech | CP_Elec_6.3x7.7 | C15, C16, C17, C18, C27 |
| 1 | C15008 100uF6.3V Samsung Electro-Mechanics | C_1206_3216Metric | C19 |
| 9 | C38522 10K Uniroyal Elec | R_0805_2012Metric | R1, R3, R4, R8, R32, R33, R37, R39 +1 |
| 5 | C17673 4.7K Uniroyal Elec | R_0805_2012Metric | R2, R16, R17, R19, R20 |
| 4 | C17520 2.2K Uniroyal Elec | R_0805_2012Metric | R5, R9, R30, R31 |
| 5 | C17415 10R Uniroyal Elec | R_0805_2012Metric | R6, R10, R12, R13, R40 |
| 5 | C149504 100K Uniroyal Elec | R_0805_2012Metric | R7, R11, R14, R34, R42 |
| 3 | C17444 12K Uniroyal Elec | R_0805_2012Metric | R15, R22, R23 |
| 1 | C170958 73.2K Walsin Tech Corp | R_0805_2012Metric | R18 |
| 1 | C170848 23.7K Walsin Tech Corp | R_0805_2012Metric | R21 |
| 1 | C273994 60.4K YAGEO | R_0805_2012Metric | R24 |
| 1 | C17418 11.5K Uniroyal Elec | R_0805_2012Metric | R25 |
| 2 | C17477 0R Uniroyal Elec | R_0805_2012Metric | R26, R27 |
| 1 | C17557 220R Uniroyal Elec | R_0805_2012Metric | R28 |
| 2 | C17630 330R Uniroyal Elec | R_0805_2012Metric | R29, R36 |
| 2 | C17513 1K Uniroyal Elec | R_0805_2012Metric | R35, R38 |
MRR ESPE design files
The KiCad project lives in the maplerainresearch/MRR_ESPE repository on GitHub; these links point at the commit this page was built from.
MRR ESPE: common questions
What microcontroller does the MRR ESPE use?
The MRR ESPE is built around the C95209, from the ESP32 family.
How big is the MRR ESPE PCB?
The MRR ESPE measures 102 × 102 mm, has 2 copper layers and is 1.6 mm thick.
How many components are on the MRR ESPE?
164 components, from 108 distinct parts, with part numbers taken from the project's own BOM. The full bill of materials is listed on this page.
Where can I download the MRR ESPE design files?
From the maplerainresearch/MRR_ESPE repository on GitHub, which has the KiCad layout and the BOM; the links under Design files point to each one.
Can I use the MRR ESPE design in my own project?
Yes, under the terms of its CERN-OHL-1.2 license, which maplerainresearch chose for the repository.
Can I test firmware for the MRR ESPE without the hardware?
Yes. HardLabs builds a simulation of the board from its netlist and BOM, so you can run and debug ESP32 firmware against it before you order a PCB.
